Cómo cablear un enchufe de 20 amperios

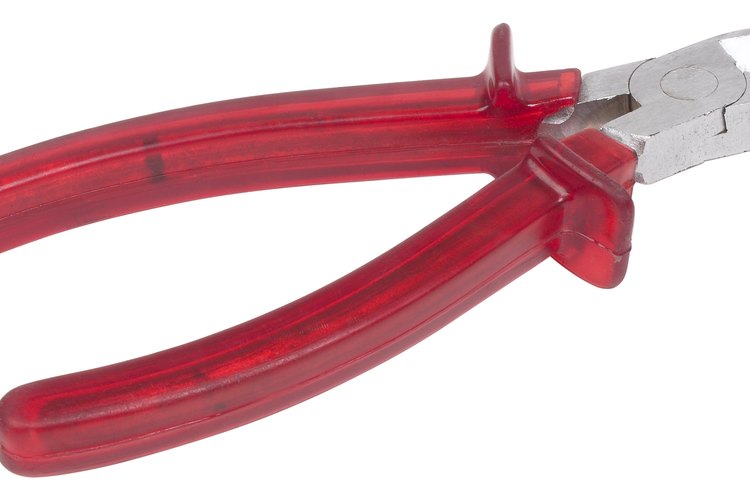

Hemera Technologies/PhotoObjects.net/Getty Images
Si decides construir un taller hogareño o deseas poner tu sistema de entretenimiento para el hogar en una esquina diferente, vas a necesitar un nuevo receptáculo para el trabajo pesado, que es el término técnico para una toma de corriente o "enchufe", para manejar la carga. En ese caso, necesitarás un enchufe de 20 amperios en lugar de uno normal de 15. La instalación de un nuevo receptáculo no es compleja si tienes experiencia en hacer las cosas tú mismo y posees un poco de conocimiento de los sistemas eléctricos. Sin embargo, puede ser peligroso trabajar en el panel de interruptores, así que asegúrate de que la alimentación eléctrica esté apagada antes de tocar cualquier cable que podría tener tensión.
Step 1
Pasa el cable eléctrico de calibre 12 desde el panel de interruptores hasta el lugar en donde quieres que esté ubicado tu toma de corriente.
Step 2
Pasa el cable por la parte posterior de la caja de la toma de corriente y asegura la caja de la toma a la pared con clavos o con los tornillos Philips suministrados, que ya estarán insertados en la caja de la toma.
Step 3
Elimina aproximadamente 6 pulgadas (15,24 cm) de la cubierta del cable para separar los cables. Utiliza un pelacables para iniciar un corte en el extremo y luego tira del resto de la cubierta con tus manos para quitarla (se rompe con facilidad). Pela la cubierta aislante de los cables alrededor de un 1/2 pulgada (1,27 cm) para exponer el cobre desnudo. Tu pelacables tiene unas aberturas circulares, que están marcadas con el calibre del cable que se supone que vas a pelar. Sujeta el cable utilizando el orificio de calibre 12 y tira hasta que la cubierta de goma aislante se salga. Separa los cables y pela ambos extremos de los mismos.
Step 4
Envuelve el cable negro alrededor del tornillo de la parte superior del receptáculo y aprieta el tornillo con el destornillador Phillips o el de cabeza plana. Ambos van a servirte al trabajar con los tornillos que se encuentran dentro de los receptáculos.
Step 5
Envuelve el cable blanco alrededor del tornillo de la parte inferior. Aprieta el tornillo de abajo con el destornillador que utilizaste en el Paso 4.
Step 6
Envuelve el cable de tierra de cobre alrededor del tornillo verde, que se encuentra localizado en el lado opuesto del receptáculo de los otros dos tornillos o en la parte posterior del mismo. Ajusta ese tornillo con tu destornillador.
Step 7
Fija el receptáculo en la caja de toma de corriente con los tornillos que vienen con él utilizando tu destornillador Phillips. Los receptáculos cuentan con dos tornillos que deben pasar por dos lengüetas de metal ubicadas arriba y abajo; esos tornillos se alinean perfectamente con los agujeros de los tornillos en la parte superior e inferior de la caja de la toma de corriente.
Step 8
Apaga la alimentación de tu panel principal. Hay un interruptor de corte en la misma caja del medidor de potencia en el exterior. Basta con que abras la caja (debes abrir una puerta con una bisagra) y, a continuación, debes girar el interruptor negro para apagarla.
Step 9
Desliza el nuevo interruptor automático de 20 amperios firmemente en la ranura disponible para un interruptor en el panel.
Step 10
Desliza el cable negro de calibre 12 en el terminal de conexión del nuevo interruptor y aprieta su tornillo.
Step 11
Desliza el cable blanco en la barra de distribución del neutro y aprieta ese tornillo. Puedes identificar la barra de distribución del neutro por su color plata y además verás muchos otros cables blancos entrar en la misma.
Step 12
Desliza el cable de cobre de puesta a tierra en la barra de distribución de tierra y aprieta ese tornillo. Puedes identificar la barra de distribución de la puesta a tierra por su color de cobre y además verás muchos otros cables de cobre desnudos que van conectados en la misma.
Step 13
Enciende tu panel de disyuntores accionando el mismo interruptor que desactivaste en el Paso 8.
Más artículos
Cómo convertir un toma corriente trifásico a monofásico→
Cómo conectar una soldadura de arco directamente a mi caja de interruptores→
Cómo reemplazar el interruptor de la tapa de una lavadora Whirlpool→
Hágalo usted mismo: cómo cablear un diagrama de interruptor y bombilla eléctrica→
Cómo cablear una célula fotoeléctrica exterior→
Cómo reemplazar un enchufe viejo de dos patas por uno nuevo de tres →
Advertencias
- Debes estar completamente seguro de que el poder de tu tablero está apagado antes de trabajar en el mismo o correrás el riesgo de sufrir una electrocución por la energía sin filtrar.
