Cómo calcular el codo de un tubo

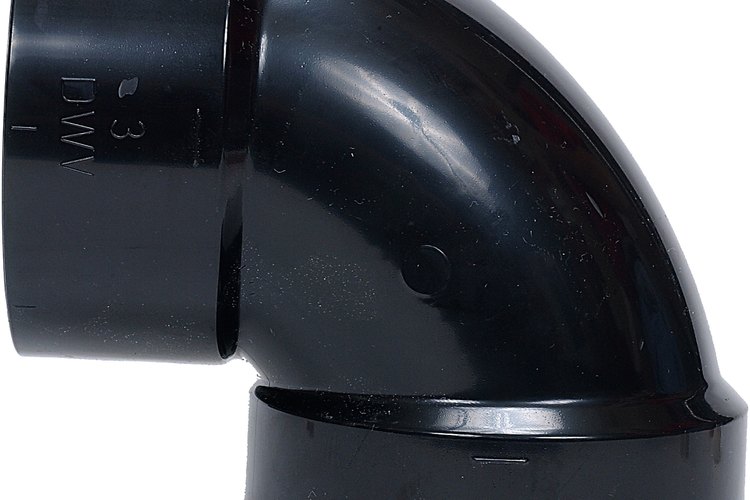

Puedes hablar un tubo y calcular este codo. (Zedcor Wholly Owned/PhotoObjects.net/Getty Images)

Ya sea que estés doblando un tubo para efectuar un conductor eléctrico o para un proyecto metálico, calcular el codo para el punto de inicio y de terminación puede ser un factor importante. Aunque hay diferentes tipos de dobladoras de tubo en el mercado, todas comparten una identificación en común para la operación. La identificación en todas las dobladoras es el tamaño del tubo que la unidad doblará con un número llamado la "toma". La medida de la toma es utilizada para añadir o deducir una permisión en la longitud general del tubo. Siguiendo un proceso básico, puedes calcular los codos de los tubos sin importar el tamaño del codo o el diámetro del tubo.

Nivel de dificultad:
Moderadamente difícil

Otras personas están leyendo

Necesitarás

  • Dobladora
  • Diámetro del tubo que ajusta con la dobladora
  • Cinta métrica
  • Nivel pequeño

Lista completaMinimizar

Instrucciones

  1. 1

    Identifica la medida de toma que está localizada en el zapato de la dobladora en sí. Esta es la suma o resta de la medida a la longitud del tubo desde la marca anterior en el zapato de la dobladora. También tienes que estar consciente de que hay una marca de centro del doblez localizada aproximadamente en el centro del zapato. También observa a lo largo de la longitud del zapato que hay marcas de ángulos con líneas. Estos números y líneas corresponden a los ángulos reales en los que puede doblarse el tubo, alineándolo con la línea del ángulo marcada en la parte exterior del zapato.

  2. 2

    Dobla un ángulo de 90° en un tubo con un diámetro de 1/2 pulgada (1,27 cm) con una doblador a de 1/2 pulgada (1,27 cm). El proceso se mantendrá igual para los diferentes diámetros de tubos y dobladoras, sólo la medida de toma será diferente. Identifica en el zapato para el tubo de 1/2 pulgada (1,27 cm) que tal vez estén las palabras "la toma es de 5 pulgadas (12,7 cm) desde la flecha con la línea". Las 5 pulgadas (12,7 cm) son la cantidad que debes restar de la longitud total de la medida de doblez de 90°.

  3. 3

    Utiliza la cinta métrica y el lápiz y coloca una marca a las 12 pulgadas (30,48 cm) desde el extremo del tubo. Esta será la distancia del doblez al extremo del tubo. Utilizando la medida de resta en el zapato, mide de regreso 5 pulgadas (12,7 cm) desde la marca de 12 pulgadas (30,48 cm) y haz una línea sólida con el lápiz.

  4. 4

    Coloca el tubo una superficie nivelada e insértalo en la doblador a punto la marca del lápiz deben estar colocada 5 pulgadas (12,7 cm) detrás de la marca de 12 pulgadas (30,48 cm) y debe estar alineada con la marca frontal o la flecha en el zapato de la dobladora. Jala la manija con un movimiento uniforme hasta que el tubo tenga una posición de 90° de acuerdo con la superficie nivelada. Coloca el nivel pequeño contra la parte superior del tubo y revisa que este nivelado. Esto te dará un doblez perfecto de 90°. Revisa la altura de el doblez general colocando el extremo de la cinta métrica en la base nivelada y mide el extremo del tubo. Debe leerse 12 pulgadas (30,48 cm) exactamente.

  5. 5

    Practica con otros dobleces angulados utilizando la medida de resta y la marca central de doblez en el zapato. Todos los dobladoras tienen sus peculiaridades y ligeros ajustes de medida que se tienen que hacer. El resultado final real depende de qué tan bien y seguro sostengas el tubo en la dobladora, para primero colocar el doblez en el tubo.

Consejos y advertencias

  • Todas las dobladoras de tubo requieren práctica y esfuerzo. Doblar un tubo es más una forma de arte que una ciencia. Sólo con la práctica y la persistencia podrás doblar un tubo.
