Cómo calcular la regulación de voltaje

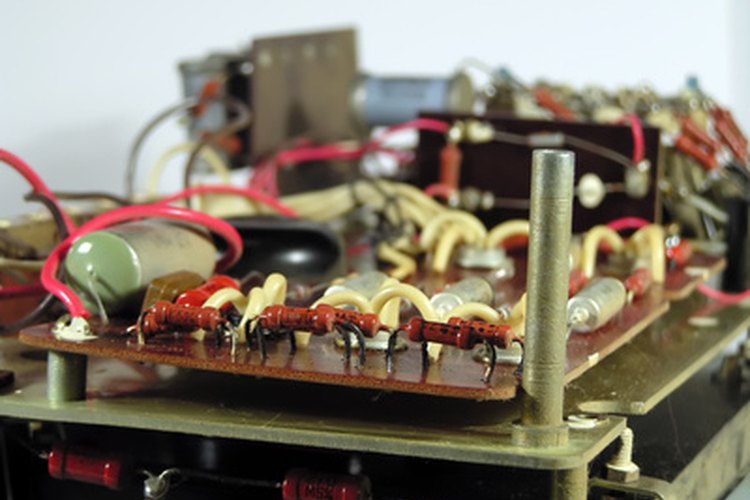

Cuando se conectan más componentes electrónicos la carga es mayor. (the old electronic device image by Andrey Khritin from Fotolia.com)

La regulación de voltaje es la capacidad de mantener un voltaje fijo en diferentes condiciones de carga, se puede evaluar con un cálculo conocido como regulación de carga. El cálculo de la regulación de carga requiere que sepas el voltaje de la batería o del regulador de voltaje bajo una condición de carga completa, situación que se produce cuando todos los dispositivos electrónicos conectados están encendidos. El cálculo también requiere que conozcas el voltaje de la batería o del regulador de voltaje bajo una condición sin carga, situación que se produce cuando todos los dispositivos electrónicos conectados están apagados.

Nivel de dificultad:
Moderado

Otras personas están leyendo

Necesitarás

  • Calculadora
  • Papel
  • Lápiz
  • Voltímetro
  • Batería
  • Regulador de voltaje

Lista completaMinimizar

Instrucciones

  1. 1

    Determina el voltaje sin carga de la batería o del regulador de voltaje. Mide el voltaje de salida de la batería o del regulador de voltaje cuando no haya dispositivos electrónicos conectados. Este es voltaje en vacío. Utilizaremos para este ejemplo un voltaje sin carga de 12 voltios.

  2. 2

    Determina el voltaje a carga completa de la batería o del regulador de voltaje. Conecta todos los dispositivos electrónicos que debe alimentar la batería o el regulador de voltaje. Enciende los dispositivos electrónicos. Ahora mide el voltaje en la batería o en el regulador de voltaje. Este es el voltaje a plena carga. Usaremos para este ejemplo un voltaje a plena carga de 11 voltios.

  3. 3

    Calcula el cambio en el voltaje. Resta el voltaje en vacío obtenido en el paso 1, del voltaje a plena carga del paso 2. En este ejemplo el cambio en el voltaje es de 1 voltio, ya que 12 menos 1 es 11.

  4. 4

    Calcula la regulación de la carga. Divide el cambio en el voltaje obtenido en la etapa anterior entre la tensión a plena carga. Para este ejemplo, calcula que la regulación de la carga es de 0,091 voltios por voltio, ya que 1 dividido entre 11 es 0,091.

  5. 5

    Calcula el porcentaje de regulación de la carga. Multiplica la regulación de la carga del paso 4 por 100 por ciento. La regulación de la carga es de 9,1 por ciento por ciento, ya que 100 multiplicado por 0,091 es 9,1

Consejos y advertencias

  • Los reguladores de voltaje son dispositivos que se utilizan para mantener constante el voltaje bajo diferentes condiciones de carga. La mayoría de los fabricantes de reguladores de voltaje proporcionan una especificiación de regulación de la carga . Esa especificación de regulación de carga se calcula para una carga completa especificada. El fabricante puede especificar que un regulador de 12 voltios tiene una regulación de carga del 0,1 por ciento para una corriente de 0 a 300 mA de carga.
  • Una especificación de regulación de la carga de 0,1 por ciento significa que el fabricante garantiza que la tensión de salida del regulador no caiga por debajo de 11,98 voltios, siempre y cuando la corriente requerida del regulador sea menor de 300 miliamperios . El voltaje de 11,98 voltios a plena carga se calcula mediante la sustitución de 0,001 ( 0,1 por ciento ) y 12 voltios en el cálculo y luego resolviendo para el voltaje a plena carga.
  • Regulación de la carga (porcentaje ) = 100 x (voltaje sin carga - carga máxima de voltaje) dividido entre la carga a voltaje nominal.
  • Regulación de líneas es otra medida de regulación de voltaje. La regulación de líneas es la variación del voltaje de salida de un regulador de voltaje o de un transformador, que resulta de un cambio de voltaje en la entrada del regulador de voltaje o transformador.
  • Siempre sigue las normas de seguridad aprobadas al operar equipos electrónicos.
