Cómo calibrar un teodolito

Escrito por amy rodriguez | Traducido por mayra cabrera
  • Comparte
  • Twittea
  • Comparte
  • Pin
  • E-mail
Cómo calibrar un teodolito

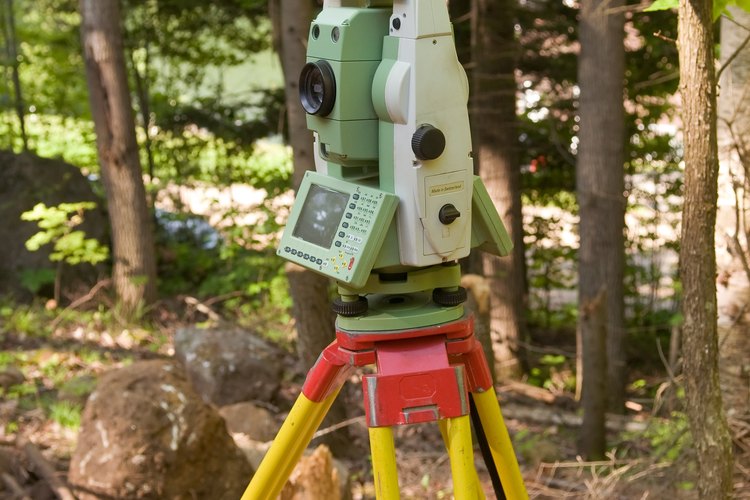

Una calibración precisa es necesaria para un apropiado funcionamiento del teodolito. (Jupiterimages/Photos.com/Getty Images)

La topografía de terrenos para una construcción potencial requiere marcar muros y límites de cimentación mediante cálculos de ángulos precisos. De hecho, muchos topógrafos utilizan teodolitos electrónicos para ver o dar un avistamiento de un área. Estos dispositivos proporcionan lecturas precisas de ángulo para la determinación de las dimensiones estructurales y los límites de propiedad. Sin embargo, el teodolito no puede ofrecer lecturas precisas a menos que se calibre periódicamente, especialmente si el lugar de trabajo tiene excesiva vibración de la máquina y hay viento.

Nivel de dificultad:
Moderadamente difícil

Otras personas están leyendo

Necesitarás

  • Teodolito
  • Trípode
  • Objetivo

Lista completaMinimizar

Instrucciones

  1. 1

    Coloca el teodolito en un trípode más o menos nivelado. Asegúrate de que las patas del trípode estén bien dobladas en el suelo para darle estabilidad.

  2. 2

    Nivela el teodolito con sus tornillos niveladores de base mediante la observación de la burbuja de la base nivelada. Asegúrate de que la burbuja esté perfectamente centrada en el área visible.

  3. 3

    Fija un objetivo a unos 300 pies (90 m) de distancia. El objetivo debe ser similar a un signo de más o de cruz.

  4. 4

    Mira a través del ocular del teodolito. Alinea la cruz interna del teodolito con un objetivo de cruz. Ten en cuenta el ángulo vertical que aparece en el panel frontal del teodolito.

  5. 5

    Permanece de pie en la misma posición. Gira el teodolito alrededor. Haz girar el ocular hasta que el usuario pueda ver el destino de nuevo sin mover la posición.

  6. 6

    Repite el paso 4. Los ángulos verticales deben coincidir exactamente. Si los ángulos verticales no coinciden, restablece los parámetros electrónicos del teodolito con el botón de reinicio, para calibrar efectivamente el teodolito a nuevos valores precisos.

  7. 7

    Repite los pasos 4 a 6 para la calibración del ángulo horizontal.

  8. 8

    Prueba el teodolito con un conjunto de valores de ángulos conocidos, como la línea de base de un topógrafo. Los ángulos deben coincidir con los valores conocidos.

Consejos y advertencias

  • Cada fabricante de teodolito utiliza un botón o botones diferentes, para restablecer los valores de calibración. Consulta el manual de propietario para obtener instrucciones específicas del modelo. Algunas calibraciones restablecidas requieren pulsar varios botones en una secuencia, para evitar cambios accidentales de calibración mientras se trabaja en campo.
  • No intentes calibrar un teodolito obviamente dañado, sobre todo si la carcasa exterior está agrietada o rota. Los instrumentos dañados deben ser evaluados por un técnico de reparación profesional. La óptica sensible puede necesitar ajustes físicos internos, en lugar de un ajuste de calibración electrónico simple.
