Cómo conectar un cable eléctrico a una batería de 9 voltios

Escrito por michael merry | Traducido por gloria soto
  • Comparte
  • Twittea
  • Comparte
  • Pin
  • E-mail
Cómo conectar un cable eléctrico a una batería de 9 voltios

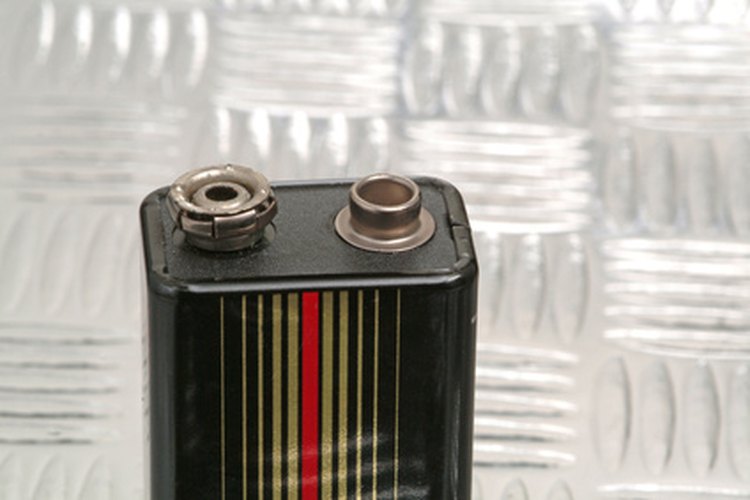

Una batería de 9 voltios tiene un clip porta-pilas a presión. (nine volts alkaline battery on table image by JoLin from Fotolia.com)

Tienes varias opciones a la hora de conectar los cables a una batería de 9 voltios. La más simple y segura es el clip porta-pilas de batería de 9 voltios estándar (a veces llamada adaptador, conector o clip). Puedes comprar uno o ahorrar tiempo y dinero reciclando un conector de una batería agotada. Las pinzas de cocodrilo, llamadas así porque parecen mandíbulas de cocodrilo, actuarán como conectores eléctricos temporales. Estos funcionan igual, pero las conexiones serán menos seguras. Los diferentes elementos están disponibles en la mayoría de las tiendas minoristas de suministro eléctrico.

Nivel de dificultad:
Moderadamente fácil

Otras personas están leyendo

Necesitarás

  • Batería nueva de 9 voltios
  • Batería agotada de 9 voltios
  • Clip porta-pilas de batería 9 voltios
  • Pinzas cocodrilo pequeñas de color rojo y negro con cables conectados
  • Alicates de corte diagonal
  • Cables de color negro y rojo de 3 pulgadas (7,5 cm) cada uno
  • Kit de soldadura

Lista completaMinimizar

Instrucciones

    Clip porta-pilas de batería de 9 voltios

  1. 1

    Examina una de las baterías de 9 voltios. Ten en cuenta que el terminal positivo (+) es un conector circular y el terminal negativo (-), un poco más grande, es hexagonal u octogonal.

  2. 2

    Examina el clip porta-pilas de la batería identificando la cubierta de plástico que protege las conexiones de los cables. El clip porta-pilas tiene los mismos conectores que la batería, con el positivo y el negativo conectados entre sí.

  3. 3

    Coloca el clip porta-pilas de modo que los conectores positivo y negativo se orienten de manera opuesta a los de la batería nueva, luego empuja el clip porta-pilas firmemente sobre la batería. Es posible que escuches un chasquido.

    Pinzas de cocodrilo

  1. 1

    Agarra el sujetador rojo detrás de las mandíbulas dentadas con el pulgar y el índice. Presiona para abrir la pinza, notando que tiene un mecanismo de resorte para permitir una conexión eléctrica rápida.

  2. 2

    Agarra la batería nueva y conecta la pinza negra al terminal negativo de la batería.

  3. 3

    Conecta la pinza roja al terminal positivo. No dejes que las pinzas se toquen, de lo contrario, la batería sufrirá un cortocircuito.

    Clip porta-pilas de 9 voltios de una batería agotada

  1. 1

    Agarra la batería agotada firmemente y con cuidado extrae la cubierta de metal por completo, usando los alicates de corte diagonal, comenzando en un extremo donde el borde de la cubierta está doblado.

  2. 2

    Corta el cable rojo donde se conecta a la base de la batería, usando el alicate de corte diagonal. Retira con cuidado el clip porta-pilas. Si la batería tiene una conductor metálico pelado en lugar de un cable rojo, córtalo en el lugar donde se conecta al polo positivo, en la parte inferior del clip porta-pilas de presión, y suelda el cable rojo de 3 pulgadas (7,5 cm) en su lugar.

  3. 3

    Suelda el cable negro al polo negativo en la parte inferior del clip porta-pilas.

  4. 4

    Espera a que la conexión se enfríe, luego empuja el clip porta-pilas contra la batería nueva.

Consejos y advertencias

  • Busca imágenes de conectores para tener una mejor idea.
  • La soldadura puede ser peligrosa. No intentes realizar los pasos de la sección 3 a menos que tengas experiencia previa con soldaduras o alguien con experiencia esté disponible para supervisarte.
