Cómo conectar un potenciómetro para controlar una fuente de alimentación positiva o negativa de CC

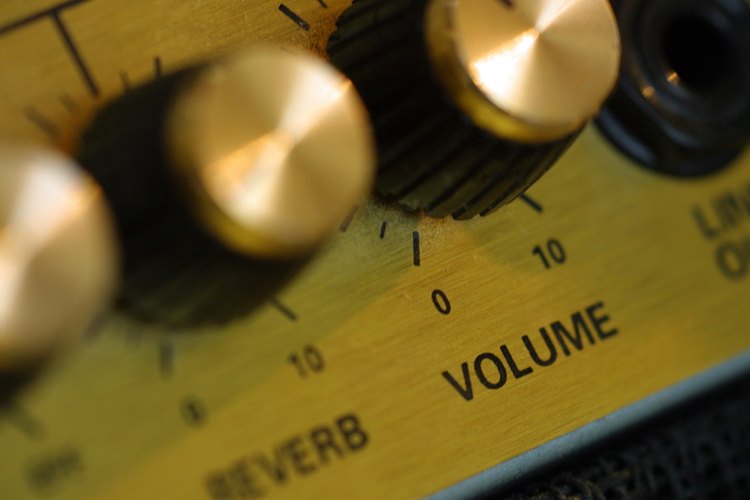

Los potenciómetros se utilizan para controlar voltajes de CC en circuitos. (Photos.com/Photos.com/Getty Images)

Un potenciómetro es un dispositivo electrónico que proporciona una resistencia eléctrica que puedes variar girando una perilla. Dentro del potenciómetro o resistencia variable, una escobilla metálica se desliza a través de un elemento plano y resistivo. La resistencia recogida por la escobilla está en algún lugar entre el extremo cero de la resistencia y el extremo de la resistencia total del elemento. La variabilidad suave del potenciómetro lo hace una buena opción para el control electrónico, tal como un control de volumen de un radio. Conectado de la forma correcta a una fuente de voltaje, también puede actuar como un control de alimentación de corriente directa (DC), produciendo un voltaje variable positivo o negativo, dependiendo de su ajuste.

Nivel de dificultad:
Moderadamente fácil

Otras personas están leyendo

Necesitarás

  • 3 tramos de cable de 6 pulgadas de longitud (15 cm) de calibre 22
  • Potenciómetro de 50 Kilohms
  • Soldador de 15 a 30 Watts
  • Soldadura para electrónica
  • Fuente de alimentación bipolar de CC
  • Multímetro

Lista completaMinimizar

Instrucciones

  1. 1

    Suelda un extremo de uno de los tramos de cable de 6 pulgadas (15 cm) al terminal de soldadura de la escobilla del potenciómetro. Es el terminal de soldadura del medio. Suelda un extremo del segundo cable a uno de los dos terminales restantes. Suelda un extremo del tercer cable al último terminal.

  2. 2

    Conecta el extremo libre de uno de los cables soldados en alguno de los dos terminales de los extremos al terminal negativo de la fuente de alimentación bipolar de CC. Conecta el cable del otro terminal del extremo al terminal positivo.

  3. 3

    Enciende el multímetro. Ajusta la perilla selectora para medir voltios de corriente continua. Conecta la punta de prueba positiva del medidor en el extremo libre del cable soldado al terminal de la escobilla. Conecta la punta de prueba negativa en el terminal de tierra de la fuente de alimentación.

  4. 4

    Enciende la fuente de alimentación. Ajusta su voltaje a aproximadamente 10 voltios. Haz girar la perilla de control del potenciómetro con tus dedos. Observa el voltaje en la pantalla de tu multímetro. Debe variar continuamente entre aproximadamente +10 y -10 voltios. A mitad del recorrido del potenciómetro deberías leer cero voltios.
