Diferentes tipos de calibradores micrométricos

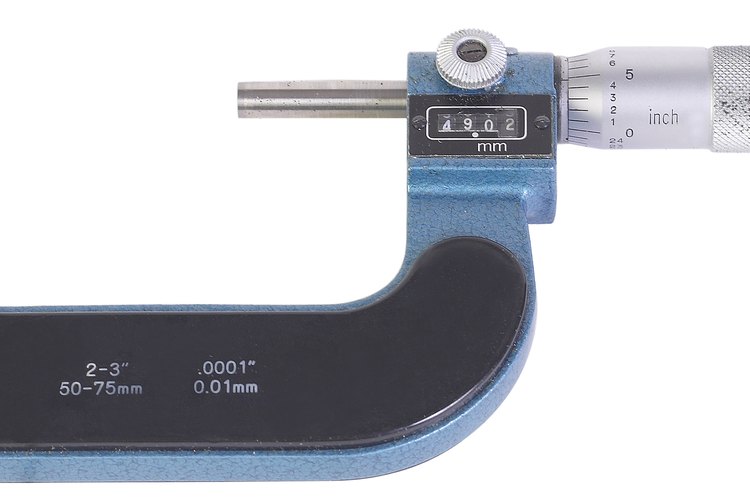

Un calibre micrómetro externo con una escala vernier es uno de los tres principales tipos de calibres micrométricos. (Hemera Technologies/PhotoObjects.net/Getty Images)

Los ingenieros, maquinistas y mecánicos a menudo tienen que medir distancias extremadamente pequeñas con precisión. Esto se solía hacer manualmente con calibradores y una regla, sin embargo, estas herramientas limitan la precisión de las mediciones. El desarrollo de los calibradores micrométricos permite la medición de distancias en incrementos extremadamente pequeños. Hay tres tipos principales de calibradores micrométricos.

Otras personas están leyendo

Escala Vernier

La diferencia entre los calibres viejos y los micrométricos corresponde a la escala vernier, que puede tomar mediciones en incrementos tan pequeños como 0.0001 pulgadas (0,000254 cm). Hay tres escalas, que se ven como líneas de una regla, que cambian cuando el extremo de la la pinza se mueve. Cada escala proporciona un incremento cada vez más pequeño y preciso de la distancia. Cuando los brazos de la pinza entran en contacto con los bordes del objeto, las lecturas en cada una de las escalas se suman para obtener la distancia total.

Micrómetro exterior

El calibrador micrómetro exterior, o externo, se utiliza para medir el diámetro exterior de un objeto. Los extremos del micrómetro se mueve lentamente juntos a través de un mecanismo de tornillo en el mango de la pinza. Basado en el movimiento del tornillo, ajustes muy pequeños se reflejan en la escala vernier. Otro tipo de micrómetro exterior es el micrómetro de rosca de tornillo, que se utiliza para medir el diámetro de paso de los tornillos.

Micrómetro interior

El calibrador micrómetro interior se utiliza para medir la distancia interna de un objeto, tal como el interior de una tubería o de una culata. La pinza debe caber dentro del objeto y debe haber espacio para que pueda ser regulada. Un extremo de la pinza se apoya contra un borde interior, y el brazo que se extiende hacia el exterior se atornilla hasta que toque el otro lado. La escala vernier se lee de la misma manera que en la pinza exterior.

Micrómetro profundo

El calibre micrómetro de profundidad mide la profundidad de un agujero o ranura. Para garantizar mediciones precisas, la base de la pinza debe descansar firmemente sobre una superficie plana. Un brazo que se extiende, llamado husillo, se atornilla en el hueco, hasta que toque el fondo. La medida es la distancia que el extremo del brazo se ha movido desde la base de la pinza. Existen brazos intercambiables de diferentes longitudes, para aumentar la gama de medición del micrómetro de profundidad.
