Cómo hacer electroestimuladores
Electroestimulador.

Los electroestimuladores son dispositivos electrónicos que usan los atletas y otras personas que sufren de problemas relacionados con dolor crónico. Los estimuladores se usan principalmente como un método no invasivo para estimular áreas musculares fatigadas y disminuir el dolor en los músculos inflamados o adoloridos.

Nivel de dificultad:
Difícil

Otras personas están leyendo

Necesitarás

  • 1 placa impresa de circuito de 85 por 64 mm 11101061
  • 1 cubierta de pástico de 134 por 69 por 23 mm
  • 1 panel frontal de 49 por 113 mm
  • 4 electrodos
  • 1 núcleo de ferrita de 25 por 15 por 10 mm
  • 1 clip de bujía
  • 1 batería de 9 voltios
  • 1 montura de placa impresa de circuito de 2-1/2 mm
  • 1 conexión DC de 2-1/2 mm
  • 2 conexiones de electrodos de 2 mm
  • 1 cable flexible de 1 metro doble de largo
  • 2 monturas de circuito impreso con interruptores deslizantes [códigos S1 y S2]
  • 2 enchufes de circuito integrado
  • 3 ejes de 15 mm [códigos VR1, VR3, y VR4]
  • 2 bridas para cable de 200 mm
  • 2 estacas impresas de circuito
  • 4 tornillos de 6 mm
  • 1 cable de cobre de 2 metros de largo
  • 2 tubos termoretráctiles termoplásticos (1 de 12 mm; 1 de 15 mm de longitud)
  • 1 convertidor MC34063 DC/DC [código IC1]
  • 1 conductor mosfet IR2155 [código IC2]
  • 1 fuente de corriente LM334Z [código IC3]
  • 1 cronómetro CMOS 7555 [código IC4]
  • 1 mosfets de canal-N STP6N60E [códigos Q1 y Q2]
  • 1 diodo Zener de 39 voltios [coded ZD1]
  • 1 diodo Zener de 10 voltios [código ZD2]
  • 2 diodos rápidos [1 de código D1 y otro de código D2]
  • 3 interruptores de diodos 1N4148 [código D3, D4, D5]
  • 1 diodo 1A N5819 [código D6]
  • 1 capacitor 100 Microfarad de 16 voltios
  • 1 capacitor 10 Microfarad de 16 voltios
  • 1 capacitor 4,7 Microfarad de 63 voltios
  • 3 capacitores MKT de 470nF
  • 1 capacitor MKT de 330nF
  • 1 capacitor MKT de 100nF
  • 1 capacitor MKT de 2,2nF
  • 1 resistor de 50k ohms
  • 1 resistor de 100k ohms
  • 1 resistor de 47k ohms
  • 1 resistor de 10k ohms
  • 1 resistor de 2,2k ohms
  • 1 resistor de 1k ohms
  • 1 resistor de 180 ohms
  • 1 resistor de 150 ohms
  • 1 resistor de 27 ohms
  • 1 resistor de 12 ohms
  • 1 resistor de 0,22 ohms y 5W
  • 2 potenciómetros de 1M ohms [códigos VR1 y VR3]
  • 1 potenciómetro multi-vueltas de 100k ohms [código VR2]
  • 1 potenciómetro horizontal de 1k ohm [código VR4]
  • Una soldadora
  • Una cortadora de cables
  • Un corta cables
  • LED
  • Taladro

Lista completaMinimizar

Instrucciones

    El proceso

  1. 1

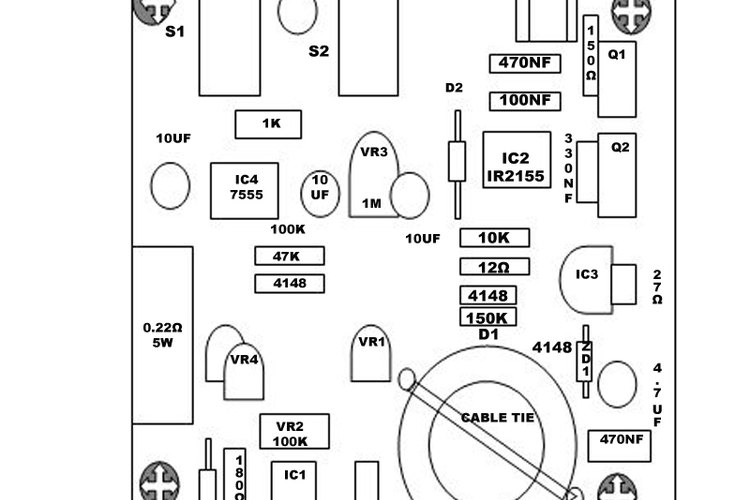

    Inserta los dos circuitos impresos de estacas en la parte inferior de la esquina izquierda de la placa impresa de circuitos; inserta todos los resistores de acuerdo con el diagrama que te dieron y suéldalos.

  2. 2

    Inserta el diodo zener de 39 voltios, el diodo de 10 voltios, los dos diodos rápidos, los tres interruptores de diodos y el diodo 1A de acuerdo al diagrama.

  3. 3

    Monta todos los capacitores en la placa impresa de circuitos (véase diagrama).

  4. 4

    Corta los circuitos integrados en cinco contactos por separado con el cuchillo X-Acto; quita los dos cierres de tornillo de cada enchufe. Pon los circuitos integrados sobre la placa impresa de circuitos; suéldalos sobre la parte posterior de la placa. Monta los interruptores deslizantes en los enchufes del circuito integrado.

  5. 5

    Suelda los potenciómetros en la placa impresa de circuito. Pon el punto de cada eje en dirección al potenciómetro; suéldalo en su posición.

  6. 6

    Monta los Mosfets de canal-N sobre la parte superior derecha de la placa impresa del circuito.

  7. 7

    Cubre el cable de cobre alrededor del núcleo de ferrita, serpenteando el cobre alrededor del núcleo del lado derecho, dando 44 vueltas. Repite el proceso en el lado izquierdo, dando 17 vueltas. Quita las puntas del cable y suelda la placa impresa del circuito. Enreda el núcleo con las bridas para cable.

  8. 8

    Monta el LED1 en la placa impresa del circuito 15 mm encima de ella. Conecta la placa impresa de circuito en la base de la cubierta de plástico, usando cuatro tornillos de 6 mm.

  9. 9

    Conecta el panel frontal en la sección superior de la cubierta de plástico. Taladra un orificio en la parte inferior de la caja; inserta la conexión DC y conéctala.

  10. 10

    Alimenta los cables de la batería a través de la cubierta de plástico en el compartimento trasero de la caja: fija con la brida para cable. Suelda los cables de la batería en las estacas impresas del circuito usando el tubo termoretráctil termoplástico de calor. Cubre las etiquetas de los mosfets de canal-N con el resto del tubo termoretráctil termoplástico.

  11. 11

    Usa la conexión de 2-1/2 mm y la conexión de 2 mm para hacer los cabezales de los electrodos; une los cuatro electrodos a los cabezales. Inserta la batería de 9 voltios.

Consejos y advertencias

  • No uses el dispositivo antes de revisar el voltaje; si es demasiado alto, corres el riesgo de electrocutarte.
  • No uses el dispositivo en áreas húmedas del cuerpo como la boca. De otra manera, corres el riesgo de sufrir una electrocución.
