Especificaciones de un perno grado 5

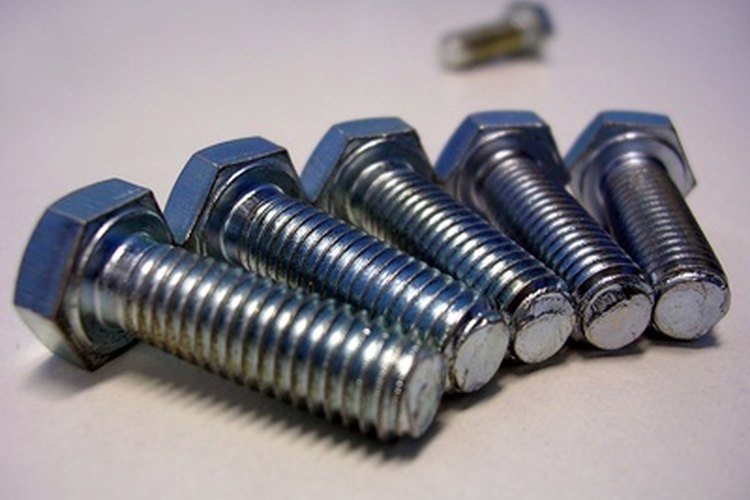

Un perno de grado 5 generalmente conecta metal con metal.

bolt image by martini from Fotolia.com

La industria clasifica los pernos de diferentes formas. Las clasificaciones de la Sociedad de Ingenieros Automotrices (SAE por sus siglas en inglés) difieren ligeramente de aquellas de la ASTM Internacional (originalmente conocida como la Sociedad Estadounidense de para Pruebas y Materiales por sus siglas en inglés). La Organización de Estándares Internacionales provee un sistema de clasificación separado para los pernos que es más estricto que el de ASTM y el de SAE. Los pernos vienen en muchos tamaños y fortalezas. El grado de un perno depende de su fuerza. Los pernos de grado 5 generalmente conectan metal con metal.

Prueba de carga

La prueba de carga mide la carga directa (tensión aplicada) que un tornillo pasador debe soportar sin una distorsión visible. Esta medida se da en libras por pulgada cuadrada (psi) (kgf/cm cuadrado). Las especificaciones de la prueba de carga para un perno grado 5 es de 85.000 psi (5.976 kgf/cm cuadrado) para pernos de 1/4 a 1 pulgada de largo (6,3 - 25 mm). Los pernos de más 1 a 1.5 pulgadas (25 - 38 mm) de largo deben soportar una prueba de carga de 74.000 psi (5.202 kgf/cm cuadrado). La ASTM requiere que la especificación de prueba de carga para un perno de grado 5 sea de 55.000 psi (3.866 kgf/cm cuadrado) para pernos de más de 1.5 a 3 pulgadas (38 - 76 mm). El equivalente de perno ISO es de 8,8 y debe tener una prueba de carga de 85.000 psi (5.976 kgf/cm cuadrado) para todos los tamaños de perno.

Resistencia del material

La resistencia del material mide la carga directa (tensión aplicada) que un tornillo pasador debe soportar con una cantidad específica de distorsión visible. Esta medida también se da en libras por pulgada cuadrada (psi) (kgf/cm cuadrado). La especificación de resistencia del material para un perno grado 5 es de 92.000 psi (6.468 kgf/cm cuadrado) para pernos de de 1/4 a 1 pulgada de largo (6,3 - 25 mm). Los pernos de más 1 a 1.5 pulgadas (25 - 38 mm) de largo deben tener una resistencia del material de 81.000 psi (5.694 kgf/cm cuadrado). La ASTM requiere que la especificación de resistencia del material para un perno de grado 5 sea de 58.000 psi (4.077 kgf/cm cuadrado) para pernos de más de 1.5 a 3 pulgadas (38 - 76 mm). El equivalente de perno ISO debe tener una resistencia del material de 92.000 psi (6.468 kgf/cm cuadrado) para todos los tamaños de perno.

Resistencia a la tracción

La resistencia a la tracción mide la cantidad de resistencia que el material provee contra cualquier fuerza que intente estirar, deforman o romperlo. La resistencia a la tracción de un perno grado 5 es de 120.000 psi (8.436 kgf/cm cuadrado) para pernos de de 1/4 a 1 pulgada de largo (6,3 - 25 mm). Los pernos de más 1 a 1.5 pulgadas (25 - 38 mm) de largo deben proveer una resistencia a la tracción de 105.000 psi (7.382 kgf/cm cuadrado). La especificación de resistencia a la tracción de la ASTM para un perno de grado 5 es de 90.000 psi (6.327 kgf/cm cuadrado) para pernos de más de 1.5 a 3 pulgadas (38 - 76 mm). El equivalente de perno ISO debe tener una resistencia a la tracción de 120.000 psi (8.436 kgf/cm cuadrado) para todos los tamaños de perno.

Tamaño

La clasificación de cada perno depende de la longitud del perno. Como se ha notado anteriormente, el tamaño del perno determina los requerimientos de prueba carga, y de resistencia del material y a la tracción.

Marcas de identificación de grado

Las marcas en la cabeza del perno ayudan a identificar la clasificación del perno. Un perno grado 5 se identifica por tres líneas radiando de tres puntos equidistantes alrededor de la circunferencia de la cabeza del perno hacia el centro. El equivalente ISO, grado 8,8, muestra el número 8,8 u 88 grabado sobre la cabeza del perno.
