Cómo hacer una guía y su carril para sierras de mesa

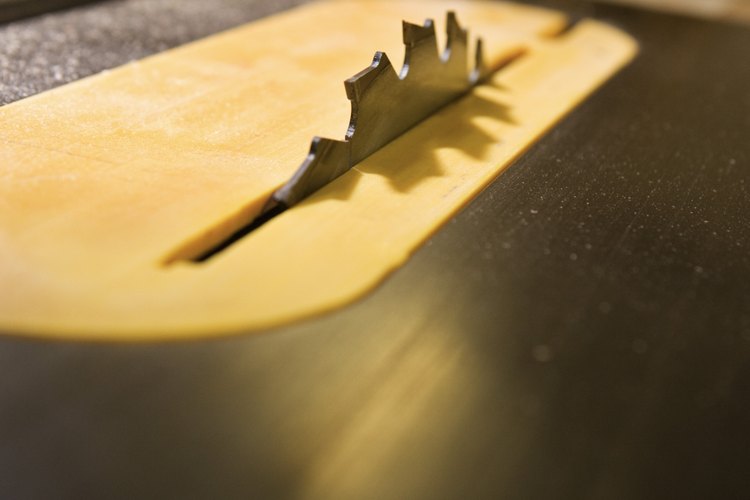

La precisión de una sierra de mesa depende de que la valla sea fuerte y se mantenga en paralelo a la hoja. (Jupiterimages/Comstock/Getty Images)

Para que una sierra de mesa corte con precisión, la misma debe ser capaz de permanecer completamente paralela a la hoja en cualquier posición de la tabla. Cuando está asegurada en la posición deseada, el mecanismo de bloqueo no debe permitir que la guía se deslice, ni debe haber ninguna desviación hacia adelante o hacia atrás. Cualquiera de estas deficiencias podría crear un peligroso retroceso brusco al cortar con la sierra. Puedes hacer una tabla guía y un carril que tengan las cualidades deseadas y puedan adaptarse a casi cualquier tipo de sierra de mesa.

Nivel de dificultad:
Moderadamente difícil

Otras personas están leyendo

Necesitarás

  • Cinta métrica
  • Sierra de mesa
  • Sierra para metales
  • Sierra de mesa estilo de montaje T con mango de bloqueo
  • Tubo cuadrado de 2 pulgadas por 3 pulgadas (5,08 por 7,62 cm)
  • Hierro angular de 1 pulgada (2,54 cm)
  • Taladro eléctrico con brocas
  • 8 tornillos de montaje cada uno con 2 lavadoras, 1 arandela y una tuerca
  • Juego de tomas
  • Llave hexagonal
  • Lápiz

Lista completaMinimizar

Instrucciones

  1. 1

    Mide la distancia desde el lado izquierdo de la tabla de la sierra de mesa hasta el lado derecho de la mesa con una cinta métrica.

  2. 2

    Corta un tramo de hierro en ángulo de 1 pulgada (2,54 cm) y otro pedazo de 2 pulgadas por 3 pulgadas (5,08 por 7,62 cm) de tubo rectangular a la longitud que se determinó anteriormente con una sierra.

  3. 3

    Mantén la sección de tubo contra el borde frontal de la sierra de mesa, con la cara de 3 pulgadas (7,62 cm) hacia arriba. El borde superior de los tubos debe ser de aproximadamente 1/2 pulgada (1,27 cm) por debajo de la parte superior de la mesa de la sierra. Marca las ubicaciones de los orificios del borde de la sierra en el tubo cuadrado con un lápiz.

  4. 4

    Perfora los agujeros de los tornillos en los lugares marcados sobre el tubo cuadrado usando un taladro eléctrico. A continuación, fija el tubo a la parte delantera de la sierra de mesa con los tornillos, arandelas y tuercas. Aprieta a mano las tuercas sólo en este punto.

  5. 5

    Mantén el ángulo de hierro contra el riel trasero de la mesa de la sierra, con la parte que sobresale de hierro en ángulo con la superficie de la mesa. Marca las ubicaciones de agujero sobre el ángulo de hierro; a continuación, haz los agujeros y monta el ángulo de hierro utilizando los tornillos, arandelas y tuercas. Una vez más, sólo utiliza la mano para apretar las tuercas en esta etapa.

  6. 6

    Establece el ensamblado sobre la mesa, con el mecanismo de bloqueo en el borde frontal de la sierra. Ajusta la altura del tubo frontal y el carril trasero de modo que la valla se coloque ligeramente por encima de la mesa de la sierra en cualquier posición a lo largo del carril. Después de hacer los ajustes necesarios, aprieta los pernos y tuercas para fijar el tubo y el ángulo del pedazo de hierro en su lugar.

  7. 7

    Desliza la guía a una posición donde un borde de la valla quede alineado con el borde de una de las ranuras de los ingletes de la sierra. Aprieta el mecanismo de bloqueo palpa a lo largo de la intersección de la valla y la ranura del calibrador con el dedo. La valla y la ranura del calibrador deben estar perfectamente alineadas. Si la valla está inclinada ligeramente hacia la derecha, afloja el mecanismo de bloqueo y aprieta el tornillo de ajuste en el lado derecho del mecanismo con una llave hexagonal. Si está inclinada ligeramente hacia la izquierda, ajusta el tornillo de la izquierda. Sigue haciendo ajustes hasta que estén perfectamente alineados.

  8. 8

    Levanta la hoja de la sierra de la tabla y haz un corte de prueba. La sierra debe cortar sin problemas. El borde de la junta principal no debería alejarse de la valla mientras se está cortando.

Consejos y advertencias

  • Al utilizar herramientas eléctricas, usa anteojos de seguridad para proteger tus ojos de los escombros.
