Colores de los cables en un ventilador de computadora

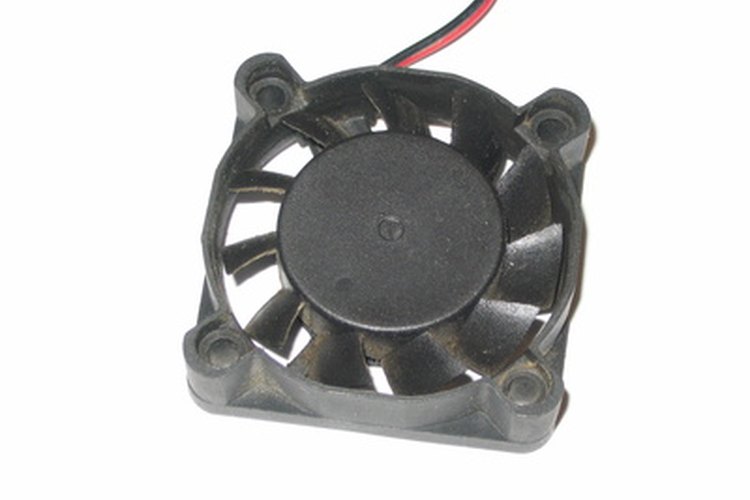

computer cooler image by Soja Andrzej from Fotolia.com
Pequeños ventiladores mantienen la temperatura interna de tu computadora de escritorio fresca y estable. La etiqueta del ventilador indica la cantidad de flujo de aire, expresado en pies cúbicos por minuto (CFM, por sus siglas en inglés). Los empaques más grandes tendrán tanto un ventilador de entrada como uno de escape. El código de color del cableado facilita solucionar los ventiladores defectuosos.
Normas de cableado
Hay normas que determinan los patas de salida de los componentes interconectados en las computadoras. Sólo hay dos normas para la conexión de los ventiladores. La conexión de tres cables proporciona uno para el voltaje DC positivo, otro para la tierra y otro para la velocidad del ventilador. En la versión de cuatro cables, el cuarto alambre es para una señal de control de velocidad del ventilador.
Conectores de tres cables
La configuración de tres cables incluye un conector Molex para dar cabida a tres cables. Ellos son: negro para la tierra, rojo para DC positivo y amarillo para el tacómetro de salida del ventilador. La línea del tacómetro proporciona información RPM a la computadora.
Conectores de cuatro cables
La mayoría de los equipos utilizan la configuración de 4 cables. Esto incluye un cuarto cable que proporciona una señal modulada en ancho de pulso (PWM, por sus siglas e inglés) para que el ventilador controle su velocidad. El cuarto cable es generalmente de color azul.
