Cómo conectar LED para su uso con una fuente de 12V

Escrito por: Phil Lamass

Actualizado en: November 20, 2021

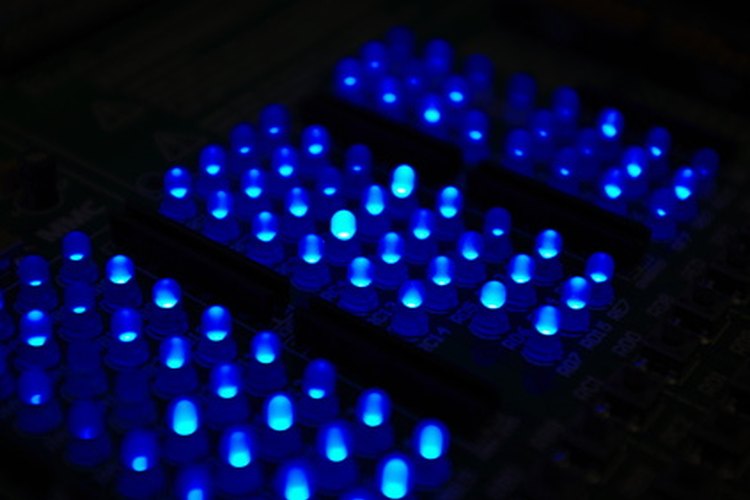

Led blu image by Davide D. from Fotolia.com

Puedes conectar la cantidad máxima de LED a una fuente de 12 voltios conectando una tira de LED en serie a dicha fuente en paralelo. Lo mejor es utilizar LED con las mismas características de tensión directa y de corriente directa. De esta forma, los cálculos de tensión y corriente serán más sencillos y el comportamiento del circuito será coherente. Al conectar los LED en serie, se acumulan sus tensiones directas.

La corriente total a través de la cadena en serie es igual a la corriente directa de un solo LED. El total de corriente directa que la fuente debe manejar será la suma de las corrientes directas de todas las cadenas en serie conectadas en paralelo.

Calcula el número total de LED que se pueden conectar a la fuente

Step 1

Calcula el número de LED de una tira en serie. Divide el voltaje de la fuente por la tensión directa de un solo LED. Para un LED con una tensión directa de 3,3 voltios, el cálculo es 12 voltios/3.3 = 3,6. La tensión directa total de la tira en serie debe ser menor que el voltaje de la fuente, por lo que deberás utilizar tres LED. La tensión directa total de una tira en serie será de 9,9 voltios, un porcentaje de poco más del 80 de la tensión de alimentación. La corriente total será 25 miliamperios.

Step 2

Calcula el valor de la resistencia límite de la serie y la potencia que la resistencia disipará. Para calcular el valor de la resistencia, debes restar la caída de tensión total a través de la tira de LED de la tensión de alimentación y dividir el resultado por la corriente directa. Supón que la corriente directa es de 25 miliamperios. El valor de la resistencia en serie será (12V - 9,9V)/0,025, lo cual es igual a 84 ohmios. La potencia disipada por la resistencia es (12V - 9,9V) * 0,025, que es igual a 52 milivatios. Puedes utilizar una resistencia de 82 ohmios (el valor estándar más cercano) y 1/4 vatios (250 mW).

Step 3

Calcula el número de cadenas en serie que puedes conectar en paralelo. Esto se verá limitado por la corriente máxima que puede suministrar la fuente. Supón que la fuente puede suministrar hasta 500 miliamperios. Aplicando la regla del 80 por ciento, la demanda total no debería ser mayor a los 400 miliamperios. El número de tiras en serie que puedes conectar en paralelo es de 400 miliamperios/25 miliamperios, lo cual equivale a 16 cadenas en serie.

Step 4

Calcula el número total de LED multiplicando el número de tiras en paralelo por el número de LED en cada tira: 16 tiras x 3 LED por tira es igual a 48 LED.

Cablea y conecta las tiras en serie a la fuente

Step 1

Conecta el terminal positivo de la fuente de alimentación a un terminal de la resistencia en serie limitante.

Step 2

Conecta el otro terminal de la resistencia de limitación al terminal positivo (normalmente el terminal más largo de los dos) del primer LED.

Step 3

Conecta el terminal negativo del primer LED al terminal positivo del LED siguiente en la cadena. Repite este paso para el resto de los LED de la tira.
