Cómo conectar un resistor variable

Escrito por: Kim Lewis

Actualizado en: November 20, 2021

Un potenciómetro, o "pot" para abreviar, es también conocido como un resistor variable. Éstos se utilizan cuando es necesario cambiar dinámicamente la resistencia a fin de controlar la corriente en un circuito, y podría también utilizarse cuando se necesite un divisor de tensión. Por ejemplo, se utilizan para controlar el volumen en un radio o el brillo de una lámpara. Vienen en muchas formas y comparten el mismo símbolo como un resistor, salvo que tienen una flecha que apunta hacia el centro. Los potenciómetros difieren de los resistores normales ya que tienen tres terminales en lugar de dos. El terminal del medio es el "limpiador". Cuando un potenciómetro es utilizado como divisor de tensión, los tres terminales están conectados por separado. Cuando se lo pretende utilizar estrictamente como un reóstato, sólo se necesitan dos conexiones. Cualquiera de los lados del resistor variable podrían estar conectados a una placa de circuito, con el lado restante desconectado o a tierra, pero esto es importante para conectar siempre el limpiador. Éste debe conectarse a tierra o fijarse a la fuente de tensión. Por ejemplo, el terminal izquierdo del pot podría estar unido a la fuente de voltaje y el limpiador a tierra, o el terminal derecho puede ser sustituido por el izquierda. El cambio de la conexión a un lado diferente altera el lado en que se enciende el control de modo que se logra una resistencia máxima. Podrías dejar el lado libre de la resistencia ajena variable, conectada a la parte no utilizada del circuito experimental, o con un cable a tierra. En el siguiente ejercicio, se practicará el conexionado de un resistor variable de diferentes maneras en un circuito en serie.

Instrucciones

Step 1

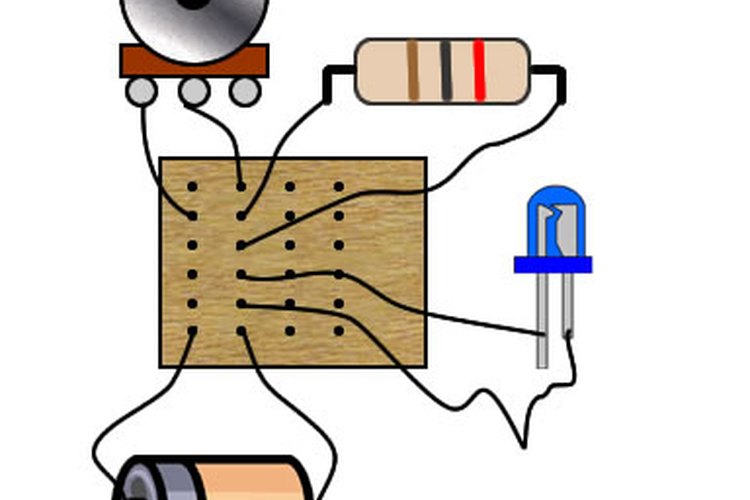

Comienza a construir el esquema desde la izquierda primero conectando el soporte de la batería (no mostrado) a la placa experimental.

Step 2

Conecta un extremo del potenciómetro a la fuente de voltaje, y agrega el limpiador (Terminal 2) a tierra. Deja desconectado el terminal 3.

Step 3

Coloca el resistor de limitación y la combinación de LED en el circuito. Realiza esto agregando el resistor en serie, y conectando el terminal positivo del LED al resistor, y su terminal negativo a tierra.

Step 4

Asegura la batería al soporte de la misma. Gira la perilla del resistor variable y observa cómo cambia el LED su intensidad.

Step 5

Ahora conecta el terminal 3 a una porción no utilizada de la placa. Prueba el circuito de nuevo.

Step 6

Agrega el terminal 3 de tierra mediante un alambre o moviendo la conexión con el espacio adecuado en el circuito experimental. Una vez más, prueba el circuito.

Step 7

Repite todos los pasos anteriores, pero esta vez utiliza el limpiador para la fuente de voltage, el terminal 3 para tierra, y deja el terminal 1 desconectado. Como alternativa, sólo cambia los terminales de los extremos, utiliza 3 para la fuente de tensión y deja el limpiador a tierra. Observa cómo ahora tienes que cambiar la dirección de la perilla para lograr el máximo voltaje.
