¿Cómo funciona una balanza digital?

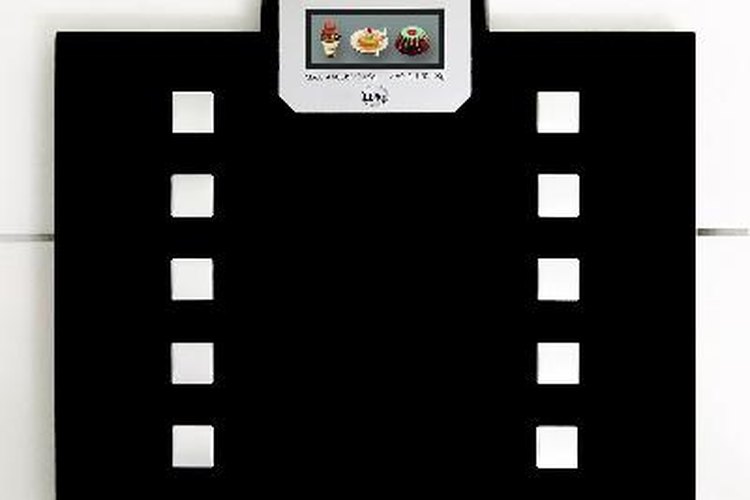

Dessert Scale image by fotoshel from Fotolia.com
Las balanzas digitales trabajan con el uso de una celda de carga indicadora de tensión. Considerando que las balanzas analógicas utilizan resortes para indicar el peso de un objeto, las balanzas digitales convierten la fuerza de un peso en una señal eléctrica. Sus componentes principales consisten en un medidor de tensión, un dispositivo utilizado para medir la tensión de un objeto y el sensor de la celda de carga, un dispositivo electrónico que se usa para convertir una fuerza en una señal eléctrica. Una celda de carga es también conocida como un transductor de fuerza.
Conceptos básicos
Doblando la celda de carga
Cuando un elemento se coloca en la balanza, el peso se distribuye uniformemente primero. Bajo la bandeja plana de una balanza digital puedes encontrar, por ejemplo, cuatro clavijas un poco elevadas en las esquinas que sirven para distribuir la fuerza del peso de manera uniforme. El diseño mecánico de la escala digital luego aplica la fuerza del peso a un extremo de una celda de carga. A medida que el peso se aplica, ese extremo de la celda se inclina hacia abajo.
Deformación del medidor de tensión
La fuerza de un peso luego deforma el medidor de tensión. Este puede constar de piezas de metal o aluminio, unidos a una placa de circuito impreso u otro respaldo. Cuando la lámina de metal es forzada, el respaldo se dobla o estira.
La conversión a señal eléctrica
El medidor de tensión luego convierte la tensión en una señal eléctrica. Debido a que la celda de carga tiene una carga eléctrica, a medida que se mueve hacia abajo, la resistencia eléctrica cambia. El cambio pequeño resultante en la resistencia se convierte en una señal eléctrica. Esta señal se ejecuta a través de un convertidor analógico a digital y luego pasa a través de un microchip que "traduce" los datos. Como resultado de este cálculo final, los números que indican el peso del objeto aparecerán en la pantalla LCD de la escala digital.
