Cómo convertir la lectura de celda de carga en peso total

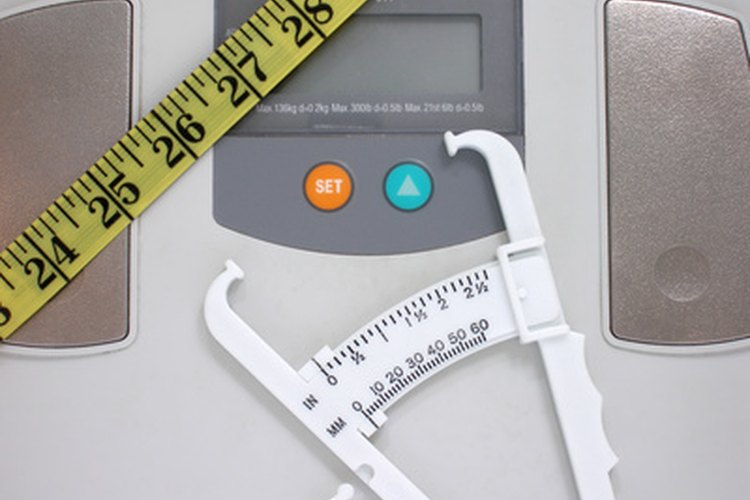

Una balanza electrónica tiene un sensor con celda de carga.

weigh in image by Kimberly Reinick from Fotolia.com

Las células de cepa de calibre de carga son el tipo más común de células de carga a base de pesaje en el 2010. Los sistemas de pesaje de estas célula de carga convierten los pesos en señales de salida analógicas que pueden ser acondicionadas luego para indicar el peso en medidores digitales y sistemas de control. Se utilizan en todos los ámbitos del quehacer humano, incluyendo el comercio, el transporte, la ciencia y la tecnología y la industria para proporcionar información de peso de alta precisión en tiempo real. La conversión de las lecturas de la celda de carga en información útil del peso total requiere varios cálculos basados ​​en las especificaciones de calibre de la celda de carga.

Conversión en libras

Step 1

Obtén las características de la célula de carga individual. Estas por lo general se muestran como la resistencia básica en ohms, el voltaje de excitación recomendado, y la sensibilidad expresada en mV / V por unidad de peso en libras, o milivoltios por voltios, y capacidad máxima de peso en libras.

Step 2

Multiplica la lectura de la célula de carga en milivoltios por el peso de la escala completa de la celda de carga. Si la lectura de la celda de carga es de 27 milivoltios, (0,027 voltios) y la célula de carga de peso máximo de detección es de 100 libras, esta multiplicación producirá 2,7 volt-libras.

Step 3

Divide el producto de la Etapa 2, (2,7 volt-libras) por la sensibilidad en milivoltios / voltios por la tensión de excitación. Si la sensibilidad de la célula de carga es de 3 mV / V y el voltaje de excitación proporcionada por el convertidor es de 10 voltios, entonces el divisor será 30 milivoltios o 0,03 voltios. La operación de división será 2,7 volt-libras dividido por 0,03 voltios, rindiendo un peso de 90 libras en la escala utilizando la célula de carga. Una balanza digital realizará este cálculo de forma automática y dirá a 90,0 libras en su indicador.

Conversión a kilogramos

Step 1

Obtén las características de la célula de carga individual. Estas por lo general se muestran como la resistencia básica en ohms, el voltaje de excitación y la sensibilidad recomendada expresada como mv / V de excitación, por unidad de peso en kilogramos, o milivoltios por voltios, y la capacidad de peso máxima en kilogramos.

Step 2

Multiplica la lectura de la célula de carga en milivoltios por el peso completo de la celda de carga. Si la lectura de la celda de carga es de 14 milivoltios, (0,014 voltios) y el peso máximo de detección de la célula de carga es de 500 kilogramos, este multiplicación producirá 7 voltios-kilogramos.

Step 3

Divide el producto de la Etapa 2 (7 voltios-kilogramos) por la sensibilidad en milivoltios / voltios de la tensión de excitación. Si la sensibilidad de la célula de carga es de 2 mV / V y el voltaje de excitación proporcionado por el convertidor es de 10 voltios, entonces el divisor será 20 milivoltios o 0,02 voltios. La operación de división será de 7 voltios kilogramos dividido por 0,02 voltios, dando un peso de 350 kilos en la báscula con la célula de carga. Un medidor digital de pesaje realizará este cálculo de forma automática y la lectura será 350,0 kilogramos en su indicador.
