¿Qué tipo de cable coaxial necesito?

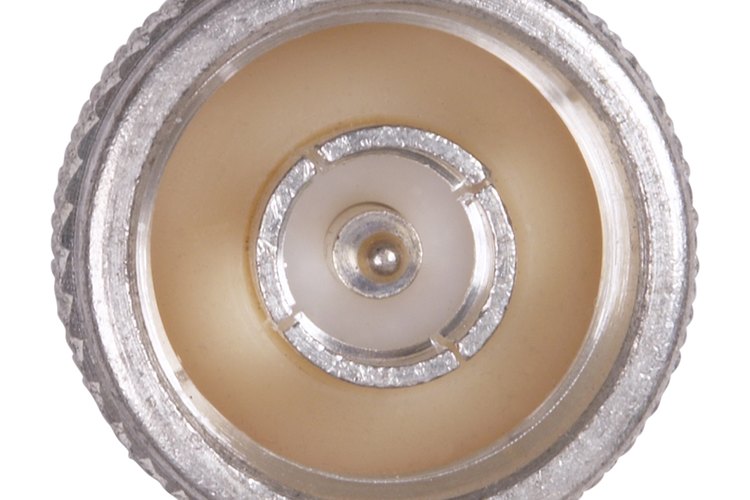

Haz coincidir el cable coaxial con la aplicación adecuada.

Hemera Technologies/PhotoObjects.net/Getty Images

Existen varias opciones de cables coaxiales. Aunque el término hace pensar en la línea de televisión por cable colgada por toda la casa, hay algunas variaciones para aplicaciones específicas. La mayoría de los cables coaxiales, con pequeñas variaciones, parecen iguales por fuera. Sin embargo, la diferencia en el uso y el rendimiento se basa únicamente en lo que se encuentra dentro de la cubierta exterior.

RG-6 y RG-6U

Radio Guía 6, o RG-6, se utiliza comúnmente dentro de una estructura para aplicaciones digitales. La televisión por satélite, Internet de banda ancha y las aplicaciones digitales de cable, todas está bien servidas por este cable común. RG-6U es una versión de "quad-shield" del RG-6 que utiliza capas alternas de papel de aluminio y pantalla de hilos trenzados. Este blindaje es ideal para el bloqueo de frecuencia de radio y de interferencia electromagnética que normalmente sería destructiva para las señales digitales delicadas que transitan en el interior del cable.

RG-59

Similar en apariencia al RG-6, el RG-59 carece de la amplia protección utilizada en el RG-6. Este tipo de cable coaxial se utiliza comúnmente entre los dispositivos, tales como un reproductor de DVD y un proyector. Este cable se utiliza como reserva para vídeo por componentes y aplicaciones de audio digital. El RG-59 está casi eliminado por completo para el cableado entre una antena parabólica y un descodificador, o un cuadro de distribución por cable de una casa. Tiene un conductor de calibre 18 como el RG-6, pero sólo tiene un blindaje individual.

RG-11

El cable coaxial RG-11 va a tu casa desde las cajas locales de relé de un proveedor de servicio de cable de distribución. Teniendo en cuenta los altos requisitos de datos para Internet de banda ancha, telefonía digital y televisión de alta definición, este cable coaxial gordo es esencial. Los RG-11 generalmente no se utilizan dentro de una estructura, dada su rigidez y su diámetro. Además, su ancho de banda extremo hace un uso excesivo en el interior de una estructura, al igual que su naturaleza inflexible y relativamente difícil de manejar.

RG-8x

Este cable coaxial es común en los vehículos que utilizan radios de banda ciudadana. La mayoría de los fabricantes de radio de CB utilizan el cable RG-8x que conduce desde la antena a la caja del receptor como parte de un circuito sintonizado. Esto hace la distancia del proceso de cable y la terminación críticas para un rendimiento óptimo. Sin embargo, la pérdida de señal experimentada por el RG-8X es muy baja, especialmente en las distancias cortas requeridas por una aplicación en un vehículo.
