Cómo construir tu propio inversor de energía

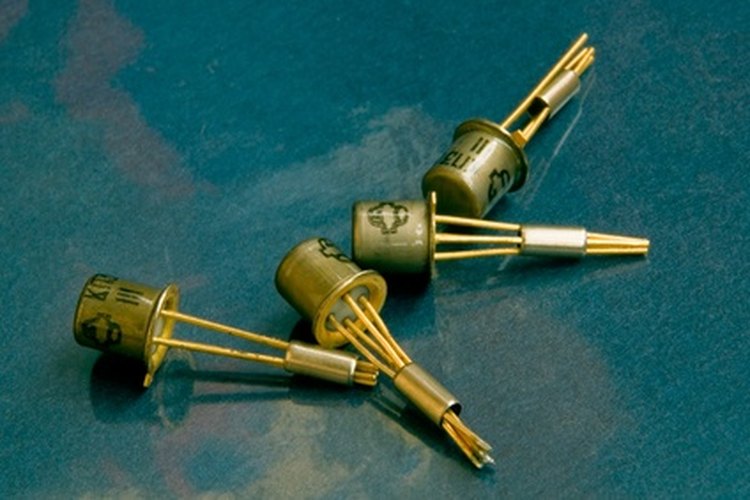

Usa dos transistores de alta potencia para este circuito. (four gold transistors on blue image by Eugene Tokarev from Fotolia.com)

Un inversor de energía convierte la corriente continua en corriente alterna. Esta conversión te permite operar un dispositivo de corriente eléctrica sin necesidad de enchufarlo a una toma de corriente. Un aficionado puede optar por crear un inversor de pequeña potencia. Este inversor puede proporcionar energía eléctrica para unos pocos dispositivos pequeños, como radios, lámparas eléctricas o máquinas de afeitar.

Nivel de dificultad:
Moderadamente difícil

Otras personas están leyendo

Necesitarás

  • Batería de 12 voltios
  • 2 resistencias, 820 Ohm
  • 2 transistores de unión bipolar (PNP)
  • Un transformador de toma central de 24V
  • 4 terminales de anillos de estilo engarzado
  • Condensador de 1 microfaradio electrolítico (polarizado)
  • Pinzas eléctricas
  • Cable eléctrico
  • Soldadura electrónica
  • Soldador

Lista completaMinimizar

Instrucciones

  1. 1

    Corta ocho trozos de cable y pela media pulgada (1,27 cm) de aislamiento de cada extremo de los cables.

  2. 2

    Solda un extremo del primer cable a uno de los terminales del transformador en el lado de la toma central. Solda un extremo del segundo cable al otro terminal del transformador en el lado de la toma central. Solda un extremo del tercer cable a la toma central.

  3. 3

    Solda un extremo del cuarto cable a uno de los terminales del transformador en el lado que no tiene toma central del transformador. Solda un extremo del quinto cable al terminal restante en el lado que no tiene toma central del transformador.

  4. 4

    Coloca un terminal de anillo sobre el extremo libre del tercer cable y prensa el terminal al cable. Engarza un terminal de anillo cada uno a los extremos libres de los cables cuatro y cinco también.

  5. 5

    Tuerce juntos un extremo del primer cable conjuntamente con el conductor negativo en el condensador, el plomo colector del primer transistor y una de las derivaciones del primer resistor de 820 Ohm. Solda esta conexión.

  6. 6

    Tuerce juntos un extremo del segundo cable conjuntamente con el conductor positivo en el condensador, el plomo colector del segundo transistor y una de las derivaciones del segundo resistor de 820 Ohm. Solda esta conexión.

  7. 7

    Tuerce juntos el extremo libre del primer resistor de 820 Ohm con un extremo del sexto cable y solda la conexión.

  8. 8

    Tuerce juntos el extremo libre del sexto cable con el terminal de base del segundo transistor y con uno de los cables del primero resistor de 820 Ohm. Solda la conexión.

  9. 9

    Tuerce juntos el extremo libre del segundo resistor de 820 Ohm con un extremo del séptimo cable y solda la conexión.

  10. 10

    Tuerce juntos el extremo libre del séptimo cable con el cable base del segundo transistor y con uno de los cables del primer resistor de 820 Ohm. Solda la conexión.

  11. 11

    Tuerce juntos un extremo del octavo cable conjuntamente con los conductores libres de ambos resistores de 820 Ohm y con los cables emisores de ambos transistores. Solda la junta eléctrica.

  12. 12

    Coloca un terminal de anillo sobre el extremo libre del octavo cable y prensa el terminal al cable.

  13. 13

    Coloca el terminal de anillo en el extremo del tercer cable al terminal negativo de la batería. Coloca el terminal de anillo en el extremo del octavo cable al terminal positivo de la batería.

Consejos y advertencias

  • El voltaje a través de los terminales de anillo desocupados será de 120 voltios AC.
