 Inversor económico y casero

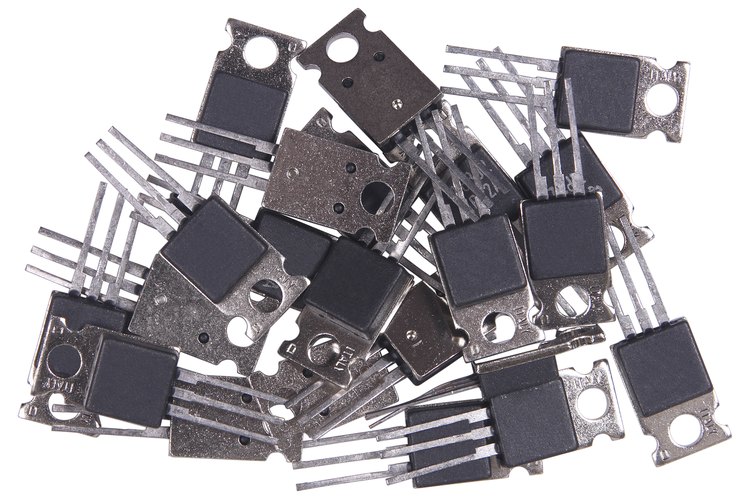

Los transistores de alta potencia permitirán a este circuito alimentar a muchos aparatos electrodomésticos pequeños. (Hemera Technologies/PhotoObjects.net/Getty Images)

Los inversores de energía son circuitos electrónicos que pueden ser usados ​​para convertir la energía eléctrica de CC (corriente continua) a CA (corriente alterna). Como la mayoría de los aparatos domésticos eléctricos requieren de alimentación de corriente alterna, un inversor puede venir muy bien, sobre todo cuando la única fuente de energía que hay cerca es una batería de automóvil. Si deseas construir un inversor de potencia por ti mismo, puedes hacer uno desde unos pocos componentes electrónicos que están disponibles para la compra en las tiendas minoristas de electrónica.

Nivel de dificultad:
Difícil

Otras personas están leyendo

Necesitarás

  • Cable eléctrico
  • Un alicate eléctrico
  • Soldadura electrónica
  • Un soldador
  • Soldadura de tipo terminales de pala
  • Un transformador de toma central de 24V/120V
  • Una toma eléctrica
  • Un destornillador
  • Dos transistores de unión bipolar (PNP)
  • Una batería de plomo ácido de 12-voltios con terminales de tipo L
  • Dos resistencias de 82-ohmios
  • Dos resistencias de 820-ohmios
  • Un condensador polarizado de tantalio (0,47 microfaradios o mayor capacidad)
  • Dos tornillos para metales (tamaño 10)
  • Dos tuercas para máquina (tamaño 10)

Lista completaMinimizar

Instrucciones

  1. 1

    Corta ocho segmentos de alambre, con cada segmento de por lo menos seis pulgadas de largo (15 cm). Desmonta una ½ pulgada (1,27 cm) del material aislante de los extremos de cada trozo del cable.

  2. 2

    Coloca un terminal de pala sobre un extremo del primer alambre, y luego funde una gota de soldadura encima de ambos. Alisa la junta soldada fuera con la punta del soldador para que la soldadura esté brillante y libre de grumos.

  3. 3

    Usa el procedimiento descrito anteriormente para soldar un terminal de pala a un extremo del segundo cable.

  4. 4

    Afloja uno de los tornillos en el lado izquierdo de la toma de corriente. Coloca el terminal de pala conectado al primer cable, entre la cabeza del tornillo y el terminal eléctrico en el lado izquierdo del enchufe. Ajusta el tornillo de modo que sostenga al terminal de pala cómodamente contra el terminal eléctrico.

  5. 5

    Afloja uno de los tornillos en el lado derecho de la toma de corriente. Coloca el terminal de pala conectado al segundo alambre, entre la cabeza del tornillo y el terminal eléctrico en el lado derecho del enchufe. Aprieta el tornillo de modo que sostenga el terminal de pala cómodamente contra el terminal eléctrico.

  6. 6

    Suelda el extremo suelto del primer alambre a uno de los terminales en el lado del transformador de 120 voltios. Suelda el extremo suelto del segundo cable hacia el terminal restante en el lado del transformador de 120 voltios.

  7. 7

    Coloca un terminal de pala sobre un extremo del tercer alambre y suelda el terminal al cable. Suelda el extremo libre del tercer alambre a la llave central del transformador.

  8. 8

    Suelda un extremo del cuarto alambre hacia uno de los terminales en el lado del transformador de 24 voltios. Suelda un extremo del quinto alambre al terminal restante en el lado del transformador de 24 voltios.

  9. 9

    Tuerce juntos el extremo libre del cuarto alambre, el conductor positivo del condensador y uno de los cables de la primera resistencia de 820 ohmios. Suelda este alambre unido al cable de colector en el primer transistor.

  10. 10

    Tuerce juntos el extremo libre del quinto alambre, el conductor negativo del condensador y uno de los cables de la segunda resistencia de 820 ohmios. Suelda este alambre unido al cable de colector en el segundo transistor.

  11. 11

    Tuerce juntos un extremo del sexto alambre con uno de los cables de la primera resistencia de 82 ohmios. Suelda este par de hilos retorcidos al cable básico del segundo transistor.

  12. 12

    Tuerce juntos un extremo del séptimo alambre con uno de los cables de la segunda resistencia de 82 ohmios. Suelda este par de hilos retorcidos al cable básico en el primer transistor.

  13. 13

    Tuerce juntos el extremo suelto del sexto alambre con el cable libre de la primera resistencia de 820 ohmios, y luego suelda la conexión. Gira juntos el extremo suelto del séptimo alambre con el cable libre de la segunda resistencia de 820 ohmios, y suelda la conexión.

  14. 14

    Coloca un terminal de pala sobre un extremo del octavo alambre y suelda éste a la terminal. Tuerce juntos los cables libres de las dos resistencias de 82 ohmios con el extremo suelto del octavo cable, y luego suelda el alambre unido a los terminales de emisor de ambos transistores.

  15. 15

    Coloca un tornillo a través del terminal positivo de la batería y enrosca suavemente una de las tuercas en el extremo de este tornillo. Ubica el terminal de pala adjunto al octavo cable, entre la cabeza del tornillo y la terminal de la batería y aprieta la tuerca para que sujete el terminal de pala a la terminal de la batería, cómodamente.

  16. 16

    Coloca un tornillo en el terminal negativo de la batería, y luego enrosca suavemente una de las tuercas en el extremo de este tornillo. Ubica el terminal de pala unido al tercer cable entre la cabeza del tornillo y la terminal de la batería y ajusta la tuerca para que sujete el terminal de pala a la terminal de la batería, cómodamente.
