Cómo construir un relé

Actualizado 21 febrero, 2017

Un relé es un simple interruptor eléctrico. Cuando se ejecuta una pequeña corriente a través del relé, se crea un campo magnético que cierra un interruptor. Este interruptor enciende una corriente más grande. Los relés se usan en muchos circuitos electrónicos diferentes para prender y apagar la energía. Puedes escuchar trabajar un relé en tu refrigerador, aire acondicionado, estéreo o cualquier otro circuito que hace un clic fuerte inmediatamente antes de que encienda.

Instrucciones

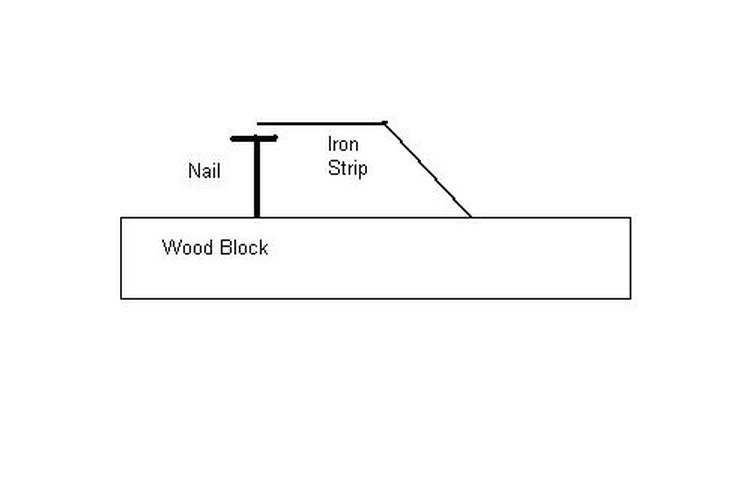

  1. Martilla un clavo de hierro grande alrededor de 1/2 pulgada (1,27 cm) en el bloque de madera. Debería haber todavía una pulgada (2,54 cm) al menos sobresaliendo.

  2. Haz un electroimán. Envuelve una hebra de hilo de cobre con aislamiento alrededor del clavo de hierro de un extremo a otro y pégalo con cinta al clavo. Deja al menos un pie (30,48 cm) de alambre de cada extremo, y deja un poco de clavo desnudo a cada lado.

  3. Adjunta una tira de hierro a la tabla. Inclínala para que el extremo esté justo por encima de la parte superior del clavo de hierro.

  4. Adjunta un alambre del electroimán a la terminal positiva de la batería. Toca el otro extremo contra la terminal negativa de la batería. Debería causar que la tira de hierro toque el clavo.

  5. Adjunta cualquier voltaje que quieras para controlar al clavo de hierro y la tira. Adjunta una terminal a la base del clavo de hierro y el otro a la tira de hierro. Enciende el electroimán como en el Paso 4 para cerrar el circuito y encender el voltaje.

Necesitarás

  • Un bloque de madera
  • Un clavo de hierro
  • Un martillo
  • Alambre de cobre
  • Cinta
  • Pegamento
  • Una batería
