La diferencia en el cableado de un interruptor eléctrico uni y bipolar

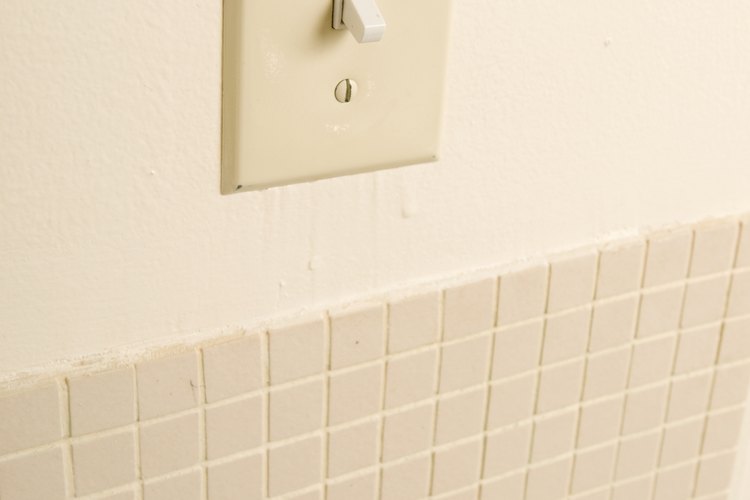

Los interruptores unipolares y bipolares son dos tipos de interruptores. (Jupiterimages/Photos.com/Getty Images)

Los interruptores eléctricos están diseñados para permitir o detener el paso de la corriente a través de un circuito. Los interruptores unipolar y bipolares tienen la forma de una palanca para activar o desactivar un circuito. Estos son muy similares, pero tienen un número diferente de terminales para conectar los cables.

Otras personas están leyendo

Lo que significa "polo"

El término "polo" se refiere al número de circuitos que son controlados por un interruptor, lo que significa que un interruptor unipolar controla un circuito y uno bipolar controla dos circuitos (a través de la activación de un interruptor de palanca).

Interruptores unipolares

El interruptor unipolar es la forma más básica (y la más utilizada) del interruptor eléctrico y sirve para encender y apagar una luz desde cierta ubicación. El interruptor tiene unas marcas que señalan el encendido y apagado, la palanca se empuja hacia arriba para encender la luz y hacia abajo para apagarla.

Cableado del interruptor unipolar

El interruptor unipolar tiene dos tornillos terminales, con el alambre positivo entrante conectado a un terminal y la salida al otro. Estos interruptores pueden tener o no, un tornillo para la toma de tierra. Los cables blancos neutros no se conectan al interruptor, pero se unen entre sí con una tuerca para cable.

Cableado de los interruptores bipolares

El interruptor eléctrico bipolar también marcas para el encendido y apagado. Además, al igual que el unipolar, también apaga las luces desde una única ubicación. Sin embargo, este interruptor tiene cuatro tornillos terminales que se utilizan para conectar un circuito de 240 voltios (dos circuitos de 120 voltios que comparten un alambre blanco) y cuentan con un tornillo para la toma de tierra. El proceso de conexión es el mismo que conectar dos interruptores unipolares por separado.
