Cómo instalar un receptáculo dúplex dividido

Escrito por billy ray | Traducido por karolynne gardim
  • Comparte
  • Twittea
  • Comparte
  • Pin
  • E-mail
Cómo instalar un receptáculo dúplex dividido

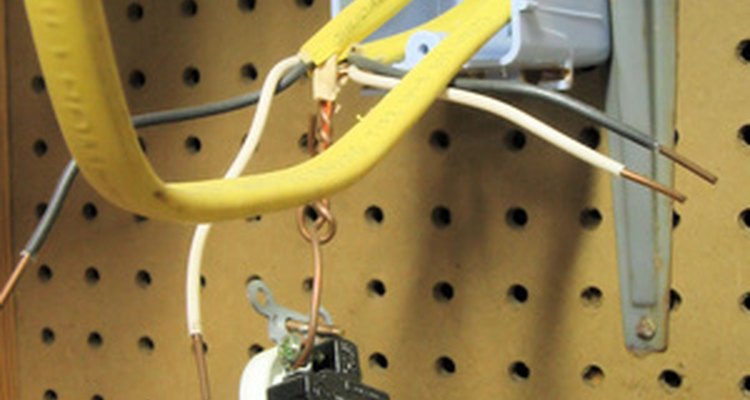

El alambrado correcto es esencial para un receptáculo de alambrado dividido. (electric outlet 2 image by Dawn Williams from Fotolia.com)

Puedes instalar un tomacorriente doble dividido en una casa cuando el alambre correcto está en su lugar. Un receptáculo doble o alambrado dividido es realmente dos receptáculos separados en un mismo lugar, cada uno con su propia fuente de energía o el alambre que viene de interruptores independientes. Estos son instalados generalmente en lugares con un mayor uso de electricidad, tales como cocinas, cuando dos aparatos más grandes pueden sobrecargar el circuito. Instala un receptáculo de alambre dividido independiente eléctricamente por completo, utilizando dos cables de energía por separado, cada uno con sus propios alambres de energía o neutros.

Nivel de dificultad:
Difícil

Otras personas están leyendo

Necesitarás

  • Peladores de cable
  • Un destornillador

Lista completaMinimizar

Instrucciones

  1. 1

    Apaga la energía al alambrado en la caja de interruptores. Tira de los dos alambres separados a través de la parte posterior de la caja de salida, fuera de la pared y hacia el receptáculo nuevo. Extrae suficiente para hacer el alambrado del receptáculo accesible, pero no tanto que el exceso de alambre no pueda ser devuelto a la caja. Pela los extremos de cada alambre de tal manera que haya aproximadamente 1/4 pulgada (0,64 cm) de muestra de alambre pelado.

    Cómo instalar un receptáculo dúplex dividido

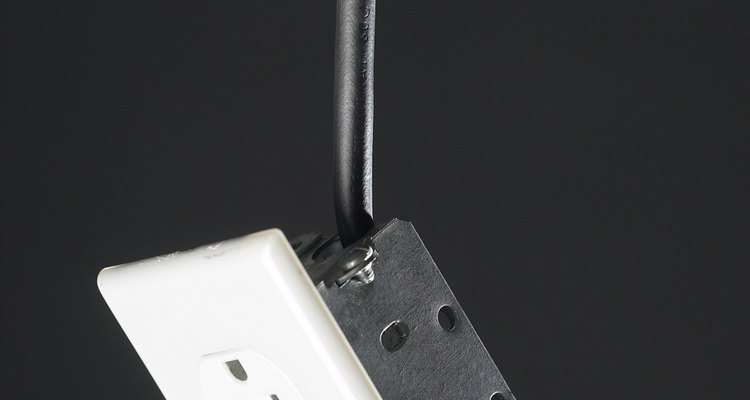

    Receptáculo nuevo. (Hemera Technologies/AbleStock.com/Getty Images)
  2. 2

    Coloca el receptáculo para que las clavijas de puesta a tierra estén en la parte inferior. Adjunta el primer alambre de corriente o negro al terminal correcto de la clavija de la parte superior del receptáculo doble dividido a estrenar. Adjunta el otro alambre de corriente a la terminal de la parte inferior a la derecha.

    Cómo instalar un receptáculo dúplex dividido
    Conecta bien los alambres para un correcto funcionamiento. (Hemera Technologies/AbleStock.com/Getty Images)
  3. 3

    Conecta el alambre blanco (neutro) a los terminales de izquierda del receptáculo. El alambre blanco superior viene del mismo cable que el alambre negro superior (energía) y el alambre blanco inferior viene del mismo cable que el alambre negro inferior. Adjunta el alambre de la barra de cobre correspondiente (tierra) si está disponible.

    Cómo instalar un receptáculo dúplex dividido
    Barra de cobre. (Photos.com/Photos.com/Getty Images)
  4. 4

    Inserta el exceso de los alambres de nuevo a través de la parte posterior de la caja de salida y colócale el receptáculo nuevo a la caja con los tornillos suministrados.

    Cómo instalar un receptáculo dúplex dividido
    Instala el receptáculo. (Jupiterimages/Photos.com/Getty Images)

Consejos y advertencias

  • Obtén una inspección profesional eléctrica de tu trabajo, para tu seguridad, cuando se haya completado.
  • Cablear incorrectamente un receptáculo puede ser peligroso. Puede causar una descarga o choque eléctrico.
