Cómo utilizar un multímetro digital con función de continuidad

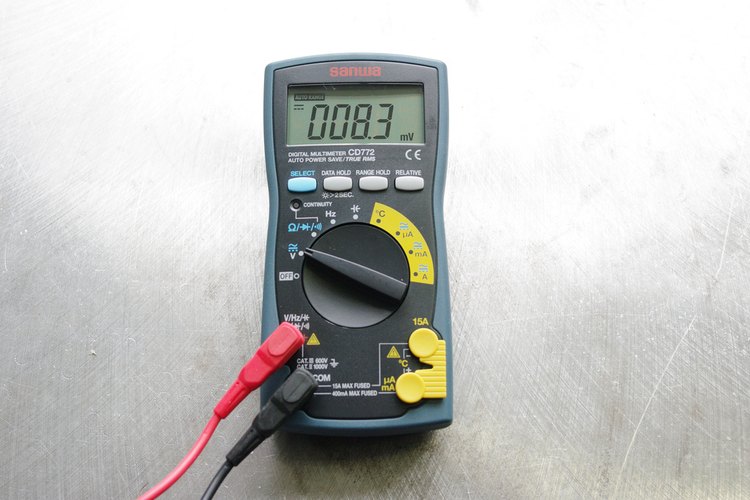

Multímetro digital.

Los multímetros miden corriente y tensión AC y CC, junto con la resistencia eléctrica. Algunos modelos también miden la continuidad del circuito, lo que significa que pueden determinar si un circuito en particular tiene un camino por la electricidad a seguir o si hay algo en el camino, como un fusible quemado o un cable cortado. Los multímetros vienen en ambas versiones digitales y analógicas, la versión digital es más fácil de leer y más precisa, mientras que la versión analógica es mejor para observar los cambios en las lecturas. Sigue los siguientes pasos para leer las lecturas con un multímetro digital.

Nivel de dificultad:
Fácil

Otras personas están leyendo

Instrucciones

  1. 1

    Prueba el voltaje primero estableciendo el dial en el rango adecuado de CA o CC para la tensión esperada si tu multímetro no es auto-rango. Toca la sonda negra al objeto común a tierra y la sonda roja al cable o dispositivo que deseas medir. La tensión aparecerá en la pantalla.

  2. 2

    Prueba primero la continuidad apagando la alimentación del circuito. Selecciona "continuity" (continuidad) en el multímetro, está representada por un símbolo similar a ->+))). Toca las puntas de los extremos del circuito que deseas probar. Si obtienes una lectura de "infinity" (infinito), el circuito está abierto, esto significa que tiene un corto o un fusible quemado. Una lectura baja significa que el circuito tiene continuidad.

  3. 3

    Prueba la resistencia primero desconectando la alimentación al circuito. Selecciona "resistance" (resistencia) en el multímetro, está representa por el símbolo que se asemeja a la herradura. Toca las puntas de los extremos del circuito que deseas probar. Lee el medidor.

  4. 4

    Prueba la corriente primero apagando la alimentación al circuito. Conecta el cable rojo en el enchufe 10A. Selecciona "amps" (corriente) en el dial. Abre el circuito, luego toca la sonda roja al cable de la fuente de alimentación y la sonda negra al cable que va a la carga cerca del circuito. Enciende la alimentación lee el medidor. Si tienes que medir más de 10 amperes, utiliza un multímetro con una abrazadera. Esta es una manera más fácil de probar la corriente, ya que no es necesario interrumpir el circuito, sólo tienes que sujetar el multímetro a través del cable.

Consejos y advertencias

  • Nunca trates de medir la resistencia o continuidad en un circuito de potencia.
  • Conoce los límites de tu modelo de multímetro y no intentes medir cualquier cosa que pueda superar estos límites.
