Cómo construir una dobladora de tuberías redondas o cuadradas

Escrito por michelle hickman | Traducido por alejandro schaller
Cómo construir una dobladora de tuberías redondas o cuadradas

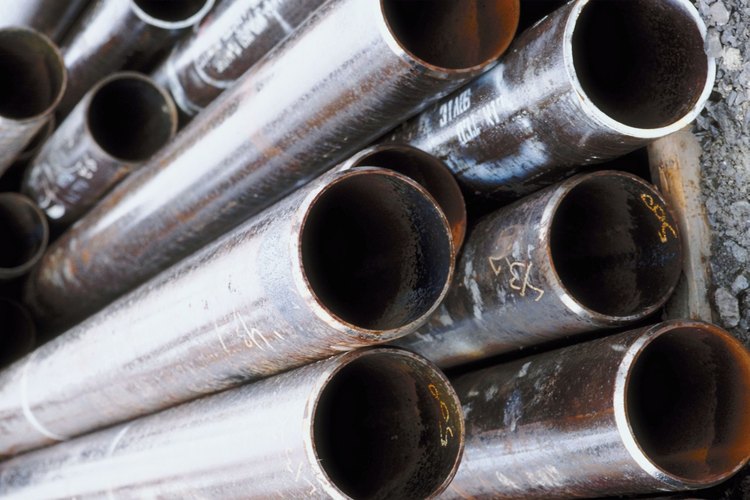

Dobla tuberías para sortear obstáculos en los proyectos.

Jupiterimages/Photos.com/Getty Images

Cuando realices proyectos que utilizan tuberías metálicas, puedes doblar tuberías redondas o cuadradas sin que se rompan. Las dobladoras de tuberías pueden ser manuales y a presión hidráulica. Puedes doblar tuberías redondas o cuadradas en función de dónde colocas la tubería en el doblador y la ubicación de las curvas. Puedes construir un doblador de tuberías que te permita doblar la tubería redonda o cuadrada contra el piso.

Nivel de dificultad:
Moderado

Otras personas están leyendo

Necesitarás

  • Trozos curvados de madera, de 2 pulgadas (5,08 cm) de espesor
  • Mordaza de banco
  • Caladora
  • Manija de palo de madera
  • Taladro
  • Tornillos de cabeza plana
  • Masilla para madera
  • Papel de lija
  • Sostenedor de tubería redonda
  • Sostenedor de tubería cuadrada
  • Formón
  • Martillo

Lista completaMinimizar

Instrucciones

  1. 1

    Compra un trozo curvado de madera que sea de 2 pulgadas (5,08 cm) de espesor y aproximadamente 6 a 8 pulgadas (15,24 a 20,32 cm) de largo. Debe ser lo suficientemente ancho como para sostener el tamaño de tubería que estás doblando. Fija la madera en una mordaza de banco con el lado curvado hacia arriba.

  2. 2

    Cala ½ pulgada (1,27 cm) hacia dentro de la madera curvada en toda su extensión con la caladora. Esto crea una cuna para que la tubería no se deslice fuera de la madera. Mide el espesor del sostenedor de tubería. Cala el espesor en un ángulo recto a la madera curvada para hacer una ranura más profunda. Esto es para realizar el sostenedor de tubería redonda dentro de la cuna para que se apoye nivelada sin hacer marcas a la tubería cuando comiences a doblarla.

  3. 3

    Quita la madera curvada de la mordaza de banco. Inviértela y sujétala en la mordaza. Ubica el centro de la madera curvada. Cala un orificio directo hacia abajo en la madera a una profundidad de 1 pulgada (2,54 cm).

  4. 4

    Saca el pedazo curvado de la mordaza. Presiona la manija de palo de madera dentro del orificio en el pedazo de madera curvada. Taladra un orificio a través de la cuna dentro del palo de madera. Coloca un tornillo dentro del orificio para fijar la manija al pedazo curvado de madera. Asegura que el tornillo de cabeza plana se inserte totalmente en la madera.

  5. 5

    Completa el orificio encima de la cabeza del tornillo con masilla para madera. Deja que la masilla seque. Lija la cuna completa con papel de lija hasta que esté suave de modo que ninguna de las imperfecciones de la madera marcarán a la tubería cuando se esté doblando.

  6. 6

    Coloca el sostenedor de tubería redonda dentro de la ranura mas profunda, en el extremo derecho del pedazo curvado de madera. Fija el sostenedor de tubería redonda con tornillos.

  7. 7

    Crea un doblador de tubería cuadrada utilizando otro pedazo de madera curvada. Coloca un formón en el centro de la madera curvada. Golpea el formón con el martillo para hacer una ranura cuadrada a lo largo de la curva de la madera.

  8. 8

    Cala un orificio en el lado opuesto utilizando la caladora. Coloca el extremo opuesto de la manija de palo de madera dentro del orificio. Atornilla un tornillo a través de la ranura de forma cuadrada para unir la manija.

  9. 9

    Lija la ranura cuadrada con papel de lija. Une el sostenedor de tubería cuadrada en el extremo derecho del pedazo de madera curvado. Ahora deberías tener una manija de palo con un doblador de tubería redonda en un extremo y un doblador de tubería cuadrada en el otro.

  10. 10

    Prueba el doblador de tubería colocando un tramo de tubería en el sostenedor para que se inserte en la cuna. Coloca el doblador contra el piso. Comienza a mecerlo a medida que la tubería se dobla en la cuna redonda o en la ranura cuadrada, utilizando tu pie para proporcionar una presión adicional.
