Cómo instalar un interruptor LED

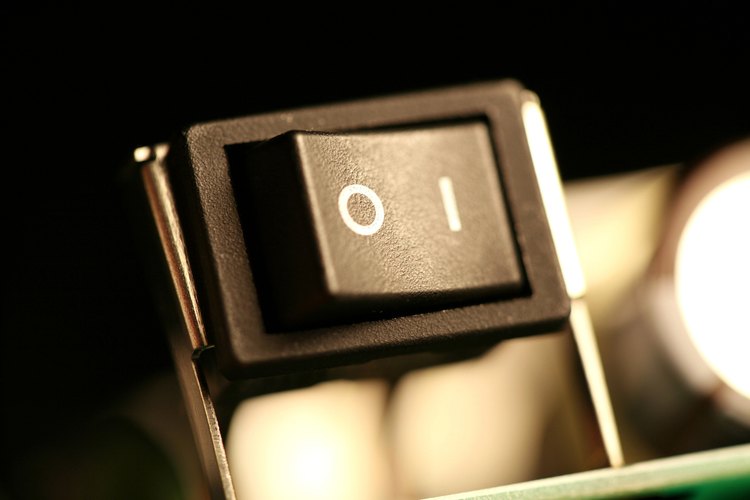

Interruptor LED

Jupiterimages/Photos.com/Getty Images

En muchos casos, los accesorios de automóviles como luces de conducción o desempañadores traseros, requieren de una fuente de energía, por lo que tendrás que instalar un interruptor de encendido para encenderlos y apagarlos. Muchas personas prefieren instalar interruptores LED para estas aplicaciones, así que cuando el accesorio está activado el interruptor se ilumina, lo que verifica el estado del elemento.

Instalando la tecla interruptora

Step 1

Primero necesitarás determinar dónde irá montado el interruptor. Necesita ser accesible pero no interferir con nada más.

Step 2

Una vez que encontraste el área, necesitarás perforar un agujero para montar el interruptor. El tamaño del agujero dependerá del tamaño de interruptor que elegiste. Hay paneles de interruptores disponibles que te dan más opciones para montar.

Step 3

Monta el interruptor en el agujero.

Conecta el interruptor

Step 1

Desconecta la batería.

Step 2

Busca las tres terminales en la parte posterior del interruptor. Una es el cable a tierra. Otro es la entrada de energía (se recomienda utilizar un fusible en línea en este cable). El tercero es el cable de salida de energía del accesorio.

Step 3

Pela aproximadamente 1/4 pulgada del aislante de cada uno de los cables, usando el pelacables, que vas a utilizar para conectar al interruptor.

Step 4

Engarza los terminales, utilizando la pinza engarzadora, para cada uno de los cables. Asegúrate de que los extremos de los terminales coincidan con los del interruptor. Normalmente los extremos del interruptor son machos, por lo que necesitarás los extremos hembra de los cables. Con el cable de tierra tendrás que encontrar una buena toma, y conectar el otro extremo del cable de tierra a la fuente. Puede testear el cable con una luz de prueba.

Step 5

Conecta los cables a la parte posterior del interruptor -habrá un diagrama en el interruptor que indica donde va cada uno. El (+) indica la potencia de entrada, el (-) la masa, y (acc) el accesorio.

Step 6

Vuelve a conectar la batería y prueba el interruptor. La luz LED se iluminará y el accesorio debería funcionar.
