Cómo instalar un temporizador Intermatic

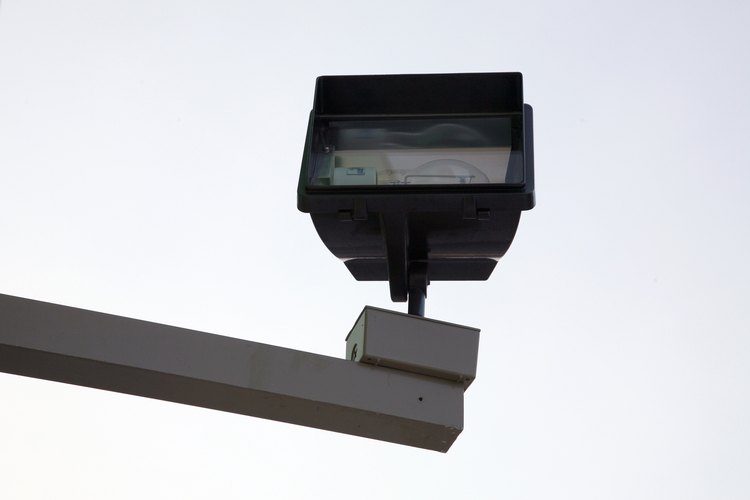

Los temporizadores Intermatic pueden controlar aparatos como luces al aire libre y calentadores de agua. (Jupiterimages/Photos.com/Getty Images)

Un temporizador de un solo polo Intermatic puede controlar casi cualquier aparato de 120 voltios. Una vez que el aparato está conectado al temporizador, su rueda mecánica enciende y apaga el aparato en un horario establecido. Muchas personas utilizan temporizadores Intermatic para controlar filtros y bombas de piscinas o spas, pero también pueden controlar cualquier aparato cableado. El temporizador está conectado al sistema de puesta a tierra de la casa para mayor protección en caso de un cortocircuito u otro fallo de funcionamiento.

Otras personas están leyendo

Necesitarás

  • Un destornillador Phillips
  • Una abrazadera de cable
  • Unos cortadores de alambre
  • Un pelacables

Lista completaMinimizar

Instrucciones

  1. 1

    Elige una ubicación de montaje interior para el caja de temporizador que esté adyacente al cable de suministro de energía del aparato que el temporizador va a controlar. Monta la caja en el lugar elegido con los accesorios incluidos.

  2. 2

    Apaga el disyuntor que proporciona energía al aparato. Corta el cable en la ubicación de la unidad.

  3. 3

    Retira los dos tapones de la parte inferior de la caja de reloj con un destornillador plano. Inserta el extremo roscado de una abrazadera de cable en cada tapón. Enrosca una de las tuercas estriadas que vienen con las pinzas en las roscas de cada pinza. Gira las tuercas en sentido horario hasta que queden apretadas.

  4. 4

    Desliza cada extremo del cable cortado en una abrazadera y aprieta el tornillo de la abrazadera con un destornillador Phillips. Pela la envoltura exterior del alambre dentro de la caja. Pela 1/2 pulgada (1,3 cm) de aislamiento de los extremos de los conductores en el interior de la caja.

  5. 5

    Envuelve los conductores de cobre desnudos alrededor del tornillo verde de tierra dentro de la caja. Gira el tornillo hacia la derecha con un destornillador plano hasta que quede firme.

  6. 6

    Desliza la extremos desnudos de los conductores blancos bajo la terminal "A". Aprieta el tornillo del terminal.

  7. 7

    Desliza el extremo desnudo del conductor negro que viene del interruptor del panel bajo la terminal marcada "1". Aprieta el tornillo del terminal.

  8. 8

    Desliza el extremo desnudo del conductor negro que va al aparato bajo la terminal "2". Aprieta el tornillo del terminal.

  9. 9

    Gira el interruptor de encendido y ajusta el temporizador de acuerdo con las instrucciones del fabricante.

Consejos y advertencias

  • Los temporizadores mecánicos deben restablecerse para los cambios de horario de verano y para después de los apagones.
  • Asegúrate de que el aparato no supere la potencia nominal del temporizador Intermatic.
