Alambre sólido y cable trenzado

Escrito por michael logan | Traducido por josué miraflores m
  • Comparte
  • Twittea
  • Comparte
  • Pin
  • E-mail
Alambre sólido y cable trenzado
Cable eléctrico. (frankoppermann/iStock/Getty Images)

El cable eléctrico viene en dos tipos, sólido y trenzado. El cable trenzado está hecho de múltiples hilos enrollados juntos, mientras que el alambre sólido está hecho de un solo conductor de cobre.

Otras personas están leyendo

Cableado residencial

Por lo general, no hay otra opción para el cableado de tu casa, excepto para circuitos específicos. La mayoría de los hogares utilizan cable enfundado de calibre 12 o 14 y los conductores son de alambre sólido. Los cables enfundados de mayor calibre como el 8, el 6 y otros más grandes utilizan cable trenzado debido a su flexibilidad.

Alambre sólido y cable trenzado

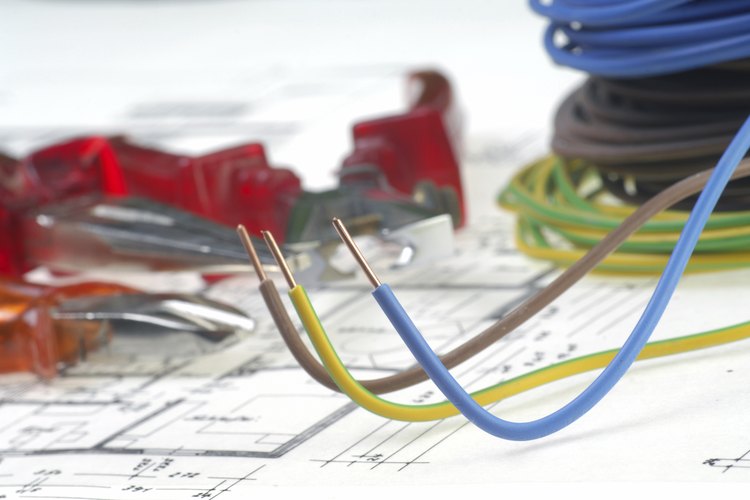

Cables de uso residencial. (Sophie Collin/iStock/Getty Images)

Conductor de cableado

El cableado de las construcciones residenciales o comerciales que cuenta con conducto, puede ser de alambre sólido o cable trenzado. El cable se introduce en el conducto de metal y éste sirve como un protector. Cuando los cables de gran calibre son trenzados, la tarea de hacerlos pasar a través de un conducto se facilita.

Alambre sólido y cable trenzado

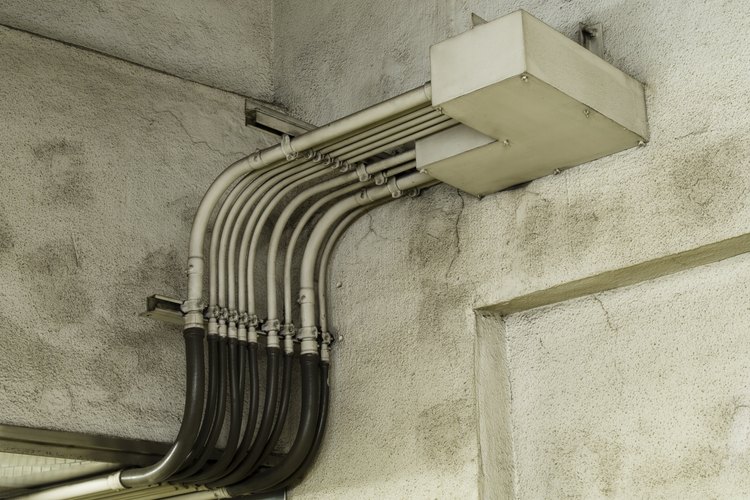

Conductor de cableado en una construcción. (AAAA |A|AYAA/iStock/Getty Images)

Conexiones de empalme

Los cables trenzados se pelan y se trenzan juntos con una tuerca para alambre. Los alambres sólidos se pelan y se trenzan con unos alicates antes de colocar una tuerca. La conexión de un cable trenzado y un alambre sólido se hace enrollando el conductor trenzado alrededor del sólido y colocando una tuerca para alambre.

Alambre sólido y cable trenzado

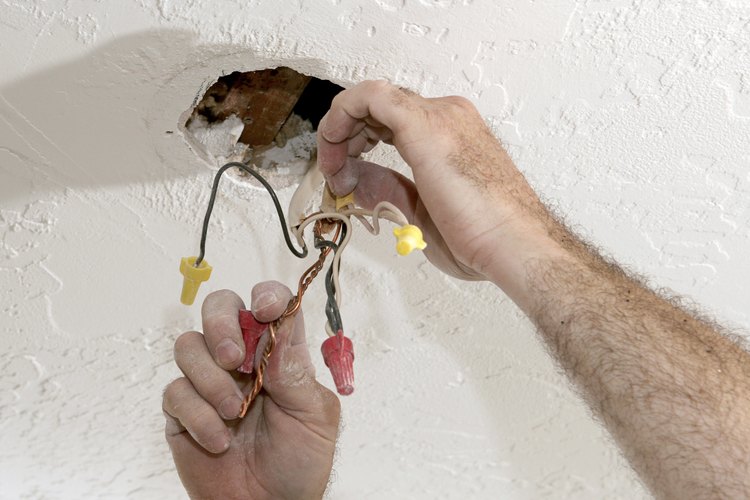

Asegura los cables con una tuerca para alambre. (Lisa F. Young/iStock/Getty Images)

Conexiones de los terminales

El alambre sólido se dobla en forma de bucle o gancho y se colocan alrededor del tornillo terminal. El cable trenzado se tuerce antes de colocar el alambre alrededor de la terminal. En cualquiera de estos casos, el cable debe enrollarse alrededor del tornillo terminal en sentido horario de forma que quede fijo cuando el tornillo se apriete.

Diferencias en el calibre

El cable trenzado tiene un diámetro ligeramente más grande que el alambre sólido del mismo calibre y capacidad de conducción de corriente. Existen peladores diseñados para alambre sólido que normalmente tienen mangos amarillos y otros especiales para cable trenzado que tienen mangos rojos. Siempre utiliza el pelador adecuado para el tipo de cable utilizado.

Alambre sólido y cable trenzado
Peladores de cable. (alexxl66/iStock/Getty Images)

Calibre

El calibre de estos conductores son diámetros estándar. Cuanto menor sea el número, mayor es el diámetro y la capacidad de conducción de corriente. Por lo tanto, el alambre de calibre 12 es más grande que el de 14 y puede conducir hasta 20 amperios en lugar del máximo de los 15 que conduce este último. Esto aplica para el cable trenzado y el alambre sólido.

Alambre sólido y cable trenzado

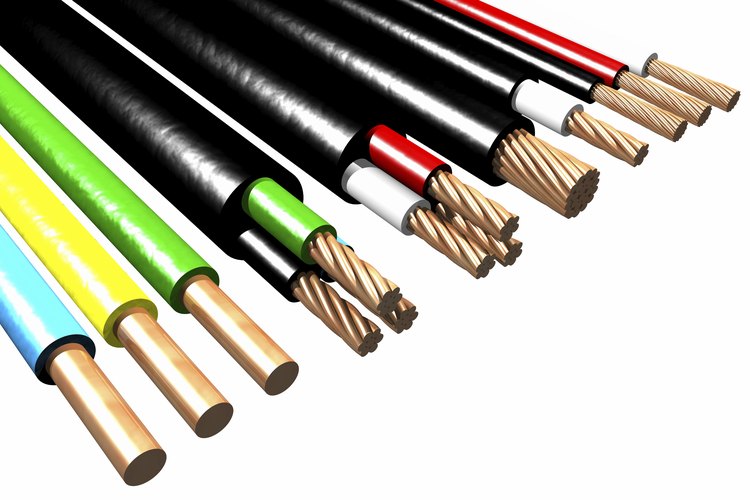

Los diferentes calibres tienen distinta capacidad de conducción de corriente. (lucato/iStock/Getty Images)
