¿Qué tamaño de cable es necesario para un servicio de 50 amperios?

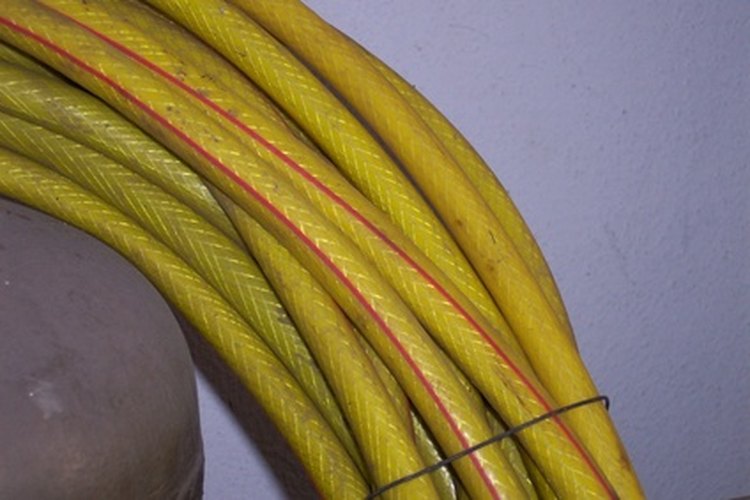

cables image by timur1970 from Fotolia.com
Los cables están clasificados por los voltajes así como por la potencia para la que se van utilizar. Un alambre con un diámetro más grande puede llevar más corriente que uno más pequeño. Con el cable de tamaño incorrecto puedes causar que el mismo se sobrecaliente y se queme.
Cable de aluminio de 50 amperios
Los alambres de aluminio se clasifican de forma diferente a los cables de cobre. Para un alambre de aluminio de 50 amperios usa el No.4 AWG. Cuanto menor sea el número del cable, mayor será el diámetro del alambre. Por ejemplo el No. 4 es más grande en tamaño que el N º 6. Los alambres de aluminio vienen en diferentes tipos. Los tipos THWN y RHW son los que se utilizan más comúnmente. El N º 6 es bueno sólo hasta 40 amperios.
Alambre de cobre de 50 amperios
Para un alambre de cobre N º 6 o N º 8 puede ser utilizado el THWN. El alambre de cobre N° 6 puede soportar hasta 55 amperios a una temperatura de 60 grados celsius (140 grados fahrenheit). El No. 6 es muy recomendable pero lo mejor es utilizar un alambre de mayor tamaño.
Caída de voltaje
En el cálculo de un circuito presta atención especial a la caída de tensión del cable. La caída de voltaje generalmente es causada por la resistencia del alambre. Cuanto menor sea el tamaño del cable mayor será la resistencia. Cuando selecciones un tamaño de cable, si el trayecto es de más de 100 pies (3048 cm), escoge una medida más grande.
