Cómo verificar un termostato con un medidor de ohmios

Escrito por jerry walch Google | Traducido por mariana nonino
  • Comparte
  • Twittea
  • Comparte
  • Pin
  • E-mail
Cómo verificar un termostato con un medidor de ohmios

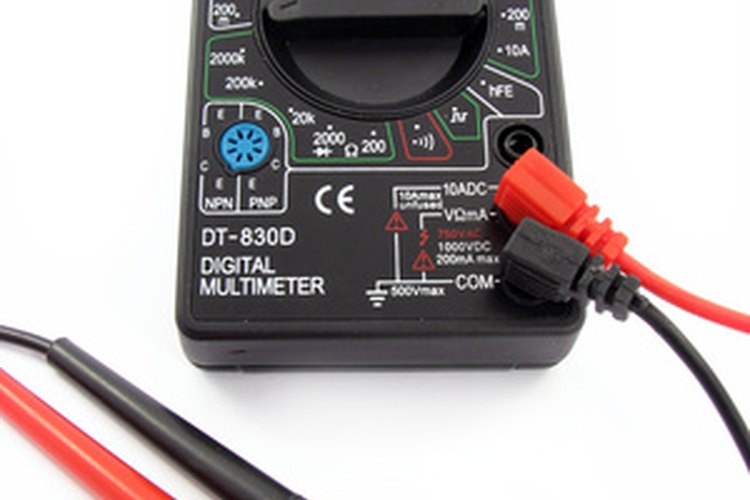

Un multímetro digital mide voltaje, corriente y ohmios (resistencia) es un excelente instrumento para verificar los termostatos. (digital multimeter image by dinostock from Fotolia.com)

Hay muchos tipos de termostatos diferentes, pero todos ellos funcionan de la misma manera. Un elemento bimetálico (fabricado por la fusión de dos metales diferentes entre sí) en el interior responde a un cambio en la temperatura por flexión cuando los metales se expanden a un ritmo diferente al calentarse o enfriarse el elemento. El elemento bimetálico puede ser una tira recta de metal, un disco circular o una tira que forme una bobina. Cuando el elemento se flexiona, se abre o se cierra una serie de contactos eléctricos, controlando el flujo de corriente a través del termostato. Verificar la operación de los contactos eléctricos es una tarea muy sencilla.

Nivel de dificultad:
Moderado

Otras personas están leyendo

Necesitarás

  • Multímetro digital (DMM)
  • Cinta adhesiva
  • Bolígrafo
  • Destornilladores
  • Pinza de puntas
  • Arma de aire caliente industrial

Lista completaMinimizar

Instrucciones

  1. 1

    Desconecta los cables del termostato que quieres verificar. Vas a encontrar dos tipos de terminales en los termostatos, uno de tornillo o uno de empuje macho-hembra. En el caso de un terminal de tornillo, afloja los tornillos con un destornillador apropiado y retira los cables. En el caso de un conector macho-hembra, sujeta la ficha hembra con los alicates de punta fina y tira. No importa qué cable conectes al terminal cuando reemplaces los cables de un termostato de dos hilos, pero si hay más de dos cables, marca en un trozo pequeño de cinta adhesiva el número del terminal, para que puedas volver a conectarlos adecuadamente.

  2. 2

    Establece la "función" en el interruptor del medidor a "ohmios". Si el medidor es uno de mano, establece el "rango" para cambiarlo al menor rango de ohmios. El rango más bajo en la mayoría de los medidores manuales es de 200 ohmios. Si tu medidor es uno de rango automático, se seleccionará automáticamente el rango apropiado.

  3. 3

    Conecta uno de los cables de prueba de tu medidor a cada terminal en el termostato. El medidor indicará un circuito abierto cuando aparezca "OL" en la pantalla de cristal líquido (LCD) siempre que el termostato esté bueno y tenga los circuitos normalmente abiertos ("NO", por su siglas en ingles de"normally open") o aparecerá "0,00" para indicar un termostato bueno que tiene los circuitos normalmente cerrados ("NC", por sus siglas en inglés de "normally close"). Tienes que ser consciente de que algunos medidores leen la resistencia del fusible interno, por lo que podrías obtener una lectura de 0,5 ohmios en lugar de 0,00 para un termostato bueno con los contactos cerrados. Un termostato bueno con contactos NC deberían dar una lectura de resistencia cero. Un termostato bueno con contactos debe indicar una resistencia infinita, es decir una lectura de "OL" en la pantalla LCD. Debes entender que si un termostato pasa esta prueba, todavía puede estar en mal estado y necesitar un reemplazo.

  4. 4

    Usando una pistola de aire caliente industrial, aplica calor al termostato. Un termostato sin contacto debería abrirse y la lectura del medidor en el LCD debería oscilar de 0,00 Ohms a "OL". Un termostato sin contactos eventualmente se debería cerrar y la pantalla LCD debería oscilar de "OL" a "0,00" ohmios. Si el termostato no responde de esta manera, está malo y deberá ser reemplazado.
